pcba加工板檢驗注意事項與smt貼片檢驗標準是什么？

pcba加工板檢驗注意事項包括PCB基板檢測、印刷工序、貼裝環節、回流焊接等等，而smt貼片檢驗標準包括元器件驗收、工藝參數控制標準等等，下面是pcba加工板檢驗注意事項與smt貼片檢驗標準是什么的詳細攻略？

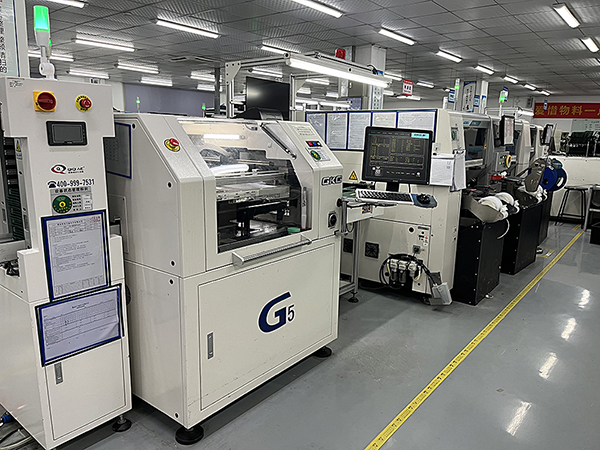

一、PCBA加工板檢驗的注意事項

據統計，2024年因制程缺陷導致的電子產品返修成本，已突破1200億元，這使得行業對質量管控標準的要求愈發嚴苛。讓我們來看看詳細情況吧！

1. 外觀檢查：

1.1 檢查焊點是否完整、飽滿，有無虛焊、短路、漏焊等情況。

1.2 確認元器件是否完好，有無損壞、錯位、立碑等現象。

1.3 檢查印刷標識是否清晰，板面是否干凈整潔，無污漬、雜物。

2. 性能測試：

2.1 進行電路測試，如ICT（在電路測試）、FCT（功能測試）等，確保電路板的電氣性能符合要求。

2.2 必要時進行老化測試、溫濕度測試、跌落測試等可靠性測試。

3. 尺寸和孔位檢查：

3.1 測量PCB板的尺寸，確保符合設計要求。

3.2 檢查孔位是否正確，有無堵塞或偏移。

4. 元器件極性檢查：

4.1 對于有極性的元器件，如二極管、三極管、鉭質電容等，檢查其極性是否正確。

5. 靜電防護：

5.1 在檢驗過程中，應佩戴靜電手環，使用防靜電設備，防止靜電對元器件造成損害。

二、smt貼片的檢驗標準是什么？

PCBA加工板檢驗：多維度的嚴格把關

1）外觀檢查：細節決定品質

1. 焊盤質量

1.1 焊盤完整性：焊盤是連接元器件與電路板的關鍵部位，其完整性至關重要。檢驗時，需仔細查看焊盤是否有缺損、裂紋或變形等情況。任何細微的瑕疵都可能影響到焊接的牢固性，進而影響整個電路的電氣性能，如在一些高精度的醫療設備中，焊盤的不完整可能導致信號傳輸中斷，引發誤診等嚴重后果。

1.2焊盤孔壁：焊盤孔壁的質量也不容忽視。要確保孔壁光滑、無毛刺，并且鍍層均勻。毛刺可能會在焊接過程中導致虛焊或短路，而鍍層不均則會影響焊接的可靠性和導電性，如在高端通信設備中，焊盤孔壁的問題可能會使信號衰減，影響通信質量。

2. 阻焊膜與絲印

2.1 阻焊膜完整性：阻焊膜的作用是防止焊接時出現橋接和短路。檢驗時要檢查阻焊膜是否有氣泡、脫落或破損等問題。一旦阻焊膜出現問題，在焊接過程中很容易引發短路故障，尤其是在高密度的集成電路板上，這種風險更為突出。

2.2 絲印清晰度：絲印是電路板上的文字和標識，它對于產品的識別和后續維修具有重要意義。絲印應清晰、準確，無模糊、偏移或脫落現象。清晰的絲印可以幫助技術人員快速準確地識別元器件和線路，提高維修效率。

3. 表面潔凈度

3.1 灰塵與雜質：電路板表面的灰塵和雜質是導致焊接缺陷和電路故障的潛在因素。即使是微小的灰塵顆粒，也可能在焊接過程中形成空洞，影響焊接質量。因此檢驗時要確保電路板表面干凈、無油污、無灰塵和其他雜質。在一些對環境要求極高的芯片制造過程中，哪怕是極其微小的雜質顆粒，都可能造成芯片內部的短路或損壞。

3.2 氧化程度：電路板表面的氧化會影響焊接的潤濕性和可靠性。過度的氧化可能導致焊料無法很好地附著在焊盤上，從而形成虛焊。所以要控制好電路板表面的氧化程度，確保其具有良好的焊接性能。

2）尺寸精度：毫厘之間的精準要求

1. 板材尺寸

1.1 長度與寬度：板材的尺寸精度直接影響到電路板與外殼的匹配以及與其他部件的組裝。在檢驗時，需使用精確的測量工具，如游標卡尺，測量板材的長度和寬度是否符合設計要求，一般普通板材的尺寸偏差應控制在±0.5mm以內，對于高精度板材，其尺寸偏差要求可能更高，如在手機主板的生產中，板材尺寸的微小偏差可能導致主板無法正確安裝到手機殼內，影響手機的整體結構穩定性。

2. 厚度

2.1 厚度均勻性：板材的厚度均勻性對于電路板的平整度和強度有著重要影響。不均勻的厚度可能導致電路板在焊接和組裝過程中出現翹曲、變形等問題。通常采用千分尺等工具來測量板材的厚度，確保其在規定的公差范圍內。一般板材厚度的公差要求在±0.1mm左右，對于一些特殊用途的板材，其厚度公差可能會更小。

3）性能測試：確保電氣功能的穩定運行

1. 連通性測試

1.1 導通電阻：通過測量電路板上各線路之間的導通電阻，可以判斷線路是否暢通。正常情況下，導通電阻應在一定的合理范圍內。如果導通電阻過大或無窮大，說明線路可能存在斷路或接觸不良的問題，如在電腦主板的生產過程中，若CPU與內存插槽之間的線路導通電阻異常，可能會導致電腦無法正常啟動。

1.2 絕緣電阻：絕緣電阻用于檢測線路之間是否存在短路或漏電現象。絕緣電阻應足夠高，以確保電路的安全性和穩定性，一般絕緣電阻應大于100MΩ。在高壓電子設備中，如電力變壓器的控制電路板，絕緣電阻的要求更為嚴格，以防止漏電引發的安全事故。

2. 功能性測試

2.1 電路功能驗證：按照設計要求，對電路板上的各項電路功能進行逐一驗證。這包括對各種電子元器件的工作狀態、信號傳輸、邏輯處理等方面進行檢查，如在汽車電子控制系統中，要對發動機控制模塊的各個功能電路進行測試，確保其能夠準確地控制發動機的啟動、加速、減速等操作。

2.2 兼容性測試：電路板需要與其他部件或系統進行協同工作，因此兼容性測試必不可少。將電路板與相關的部件或系統進行聯合測試，檢查其是否能夠正常通信和協同工作，如在智能家電系統中，控制電路板需要與傳感器、執行器等部件進行良好的兼容，才能實現各項智能功能。

三、PCBA加工板檢驗核心要點解析

1）來料檢驗的三大黃金準則

1.1. PCB基板檢測：重點核查板材厚度公差（±0.1mm）、銅箔附著力（≥1.5N/mm2）、阻焊層完整性等關鍵指標

1.2. 元器件驗收：采用X-Ray檢測BGA封裝氣泡率（<25%）、QFN器件引腳共面性（≤0.1mm）

1.3. 輔料驗證：錫膏粘度測試（120-200Pa·s）、助焊劑比重檢測（0.80-0.85g/cm3）

2）制程中檢驗的五大關鍵節點

2.1. 印刷工序：SPI檢測錫膏厚度（目標值±15μm）、面積覆蓋率（≥85%）

2.2. 貼裝環節：首件核對采用3D AOI進行元器件極性（誤差<0.5°）、偏移量（≤0.1mm）檢測

2.3. 回流焊接：實時監控溫度曲線，確保峰值溫度（235-245℃）、液相時間（60-90s）達標

3）成品終檢的立體化方案

3.1. ICT測試覆蓋率需達95%以上

3.2. FCT功能測試需模擬實際工作環境

3.3. 老化試驗執行72小時持續通電檢測

四、SMT貼片檢驗的九大行業標準

1）工藝參數控制標準

1.1. 貼裝精度：0402元件需達±0.05mm，QFP器件要求±0.03mm

1.2. 焊接質量：依據IPC-A-610G標準，BGA空洞率需<25%

2）材料應用規范

2.1. 錫膏存儲：必須遵守5-10℃冷藏環境，回溫時間≥4小時

2.2. 鋼網管理：累計使用20萬次后強制報廢

3）設備維護標準

3.1. 貼片機CPK值需≥1.33

3.2. 回流焊爐溫測試每月至少兩次

4）環境控制要求

4.1. 車間潔凈度維持10萬級標準

4.2. 溫度控制在23±3℃，濕度40-60%RH

五、SMT貼片檢驗：微觀世界的精細考量

1）元件貼裝：精準定位的藝術

1. 貼裝位置準確性

1.1 坐標偏差：SMT貼片過程中，元件的貼裝位置必須精確無誤。使用專業的坐標測量設備，如光學顯微鏡結合坐標測量系統，檢測元件的實際貼裝位置與設計位置之間的偏差。對于普通的消費電子產品，元件貼裝的坐標偏差一般應控制在±0.1mm以內；而對于高精度的工業控制設備或航空航天電子設備，其坐標偏差要求可能達到±0.05mm甚至更高，如在衛星通信設備的電路板上，芯片等關鍵元件的貼裝位置稍有偏差，就可能導致信號傳輸錯誤，影響通信質量。

1.2 方向一致性：元件的貼裝方向也必須符合設計要求。許多元件具有特定的極性和方向性，如二極管、三極管等有極性元件，以及一些有方向要求的集成電路芯片。如果貼裝方向錯誤，會導致元件無法正常工作或損壞。在檢驗時要仔細觀察，每個元件的方向是否與設計文件一致。

2. 貼裝牢固性

2.1 焊接強度：焊接是將元件固定在電路板上的關鍵工序，焊接強度直接關系到元件在使用過程中的穩定性。通過拉力測試等方法，檢測焊接點是否牢固，一般焊接點的抗拉強度應滿足一定的標準要求，以確保在正常使用和運輸過程中元件不會脫落，如在汽車電子中的安全氣囊控制系統電路板上，元件焊接強度不足可能導致在碰撞時安全氣囊無法正常彈出，危及駕乘人員的生命安全。

2.2 貼合度：元件與電路板之間應有良好的貼合度，不能存在縫隙或松動現象。這不僅影響焊接質量，還可能導致元件在受到振動或沖擊時損壞。可以通過目視檢查或借助放大鏡等工具進行觀察，確保元件與電路板緊密貼合。

2）焊接質量：微觀連接的堅固保障

1. 焊點外觀

1.1 形狀與大小：優質的焊點應呈現出光滑、飽滿的圓錐形或橢圓形。焊點的形狀和大小應符合一定的規范要求，一般焊點的高度應在焊盤直徑的1/3 - 2/3之間，焊點的直徑應略大于焊盤的直徑，如在一些小型電子產品的電路板上，焊點過大可能會造成相鄰焊點之間的短路風險增加；而焊點過小則可能導致焊接強度不足。

1.2 光澤度：焊點應具有良好的光澤度，這表明焊接過程中焊料充分熔化并形成了良好的合金層。如果焊點表面粗糙、暗淡無光，可能是焊接溫度不當或焊料質量不佳等原因造成的。在一些對外觀要求較高的電子產品中，如高端數碼相機的電路板，良好的焊點光澤度不僅是質量的象征，還能提升產品的整體美觀度。

2. 焊接缺陷檢測

2.1 虛焊：虛焊是SMT貼片中最常見的焊接缺陷之一。虛焊的焊點表面看似正常，但實際上元件與電路板之間并未形成良好的電氣連接。通過X射線檢測、在線測試等方法可以有效地檢測出虛焊問題。虛焊可能導致電路出現間歇性故障，難以排查和修復，如在手機主板上，如果某個關鍵芯片存在虛焊問題，可能會在使用一段時間后突然出現死機、重啟等故障。

2.2 短路：短路是指兩個不應該相連的線路之間出現了電氣連接。短路會使電路發生嚴重的故障，甚至可能損壞整個電路板和相關部件。通過電氣性能測試和外觀檢查等方法，可以發現短路問題。在生產過程中，要嚴格控制焊接工藝和環境，避免短路的發生。

2.3 空洞：空洞是指在焊點內部存在的氣體包裹空間。空洞會降低焊點的機械強度和導電性能。通過X射線檢測可以清晰地觀察到焊點內部是否存在空洞以及空洞的大小和位置，一般空洞的直徑應小于焊點直徑的1/4，且數量不宜過多。

六、質量提升的三大實施路徑

1）智能化檢測體系構建：引入MES系統實現檢測數據實時上傳，建立SPC過程控制圖。

2）人員技能強化方案：每月開展IPC標準專項培訓，實施檢驗人員分級認證制度。

3）持續改進機制：建立PDCA循環改善流程，每周召開質量分析會議。

七、從檢驗到優化：持續改進的品質之旅

1）數據驅動的品質分析

1. 檢驗數據收集與整理

1.1 在PCBA加工板和SMT貼片的檢驗過程中，會產生大量的數據，包括外觀檢查數據、尺寸測量數據、性能測試數據、焊接質量數據等。這些數據是寶貴的信息資源，反映了生產過程中的實際情況和產品質量狀況。對這些數據進行系統的收集和整理，建立詳細的質量數據庫，為后續的分析和改進提供依據，如通過對不同批次產品的導通電阻測試數據進行分析，可以發現生產過程中焊接工藝的穩定性變化趨勢。

2. 數據分析與問題挖掘

1.2 運用統計分析方法對收集的數據進行深入分析，找出質量問題的根源和規律，如通過繪制柏拉圖（Pareto圖），可以直觀地顯示出各種質量問題所占的比例，從而確定關鍵的質量問題及其影響因素；利用相關性分析，可以研究不同的生產工藝參數與產品質量之間的關系，為工藝優化提供方向，如在分析發現某段時間內產品的虛焊問題明顯增多后，通過相關性分析發現是由于焊接溫度波動較大導致的，于是可以針對性地對焊接設備進行維護和調整。

2）基于檢驗結果的工藝優化

1. PCBA加工工藝優化

1.1 材料選擇優化：根據檢驗中發現的問題，對PCB板材、電子元器件等原材料的選擇進行優化，如如果發現板材的尺寸精度不穩定導致后續加工問題較多，可以考慮更換供應商或調整板材的生產工藝參數；如果某些電子元器件的故障率較高，可以選擇質量更可靠的替代型號。

1.2 設備參數調整：對PCB制造設備（如曝光機、蝕刻機、鉆孔機等）的參數進行優化調整，如通過調整曝光機的曝光能量和時間，可以提高阻焊膜的質量和精度；優化蝕刻液的成分和蝕刻速度，可以減少側蝕現象，提高線路的精度和清晰度。

1.3 工藝流程改進：對PCB制造的工藝流程進行審查和改進，如在發現焊接后容易出現翹曲變形的問題后，可以在焊接前增加預熱工序或優化焊接后的冷卻方式，以減少應力的產生；對于阻焊膜起泡問題嚴重的區域，可以調整印刷和固化工藝參數來改善阻焊膜的質量。

2. SMT貼片工藝優化

2.1 貼片程序優化：根據元件貼裝的準確性和牢固性檢驗結果，對SMT貼片程序進行優化，如如果發現某個元件的貼裝位置偏差較大，可以調整貼片機的編程參數或更換貼片頭的吸嘴類型；如果元件貼裝后容易脫落，可以檢查貼片機的真空吸附力度或焊接工藝是否需要改進。

2.2 焊接工藝優化：針對焊接質量檢驗中發現的問題，如虛焊、短路、空洞等，對焊接工藝進行優化，如調整焊接溫度曲線、焊接時間、焊膏的印刷量和印刷壓力等參數，以提高焊接質量；同時加強對焊接環境的濕度和溫度控制，減少因環境因素導致的焊接缺陷。

八、深圳百千成電子——您可靠的SMT制造伙伴

深圳百千成電子憑借18年行業深耕，打造了從DFM分析到成品交付的全流程質控體系。公司現配備10條全自動SMT產線，月產能達2.5億點，支持01005精密元件貼裝，BGA返修精度達±0.01mm。現面向深圳及周邊地區承接中小批量急單，48小時快速打樣，提供專業PCBA一站式解決方案。

PCBA加工板檢驗與SMT貼片檢驗是確保電子產品質量的關鍵環節。只有嚴格按照檢驗標準和規范進行操作，不斷收集和分析檢驗數據，持續優化生產工藝和管理流程，才能生產出高質量、可靠的電子產品。

百千成公司作為一家專業的電子制造服務企業，始終致力于為客戶提供優質的PCBA加工和SMT貼片服務。公司擁有先進的生產設備、精湛的工藝技術以及嚴格的質量管理體系，能夠滿足客戶在各類電子產品領域的多樣化需求。如果您正在尋找可靠的合作伙伴進行深圳貼片加工，歡迎隨時聯系百千成公司，我們將竭誠為您服務！

以上就是pcba加工板檢驗注意事項與smt貼片檢驗標準是什么詳細情況！
