smt貼片加工物料的間距怎么看的準確？

看SMT貼片加工物料間距先確認物料規格書，重點看Pitch參數單位多為mm或mil。用卡尺測量引腳兩端距離除以引腳數量減一，核對與規格是否一致。對細間距物料，可借助顯微鏡輔助，避免視覺誤差。同時觀察PCB焊盤設計，正常情況下焊盤間距應與物料引腳間距匹配，雙重驗證更準確。那么smt貼片加工物料的間距怎么看的準確？這需要從多個層面入手，綜合運用多種工具和方法，才能真正做到萬無一失。

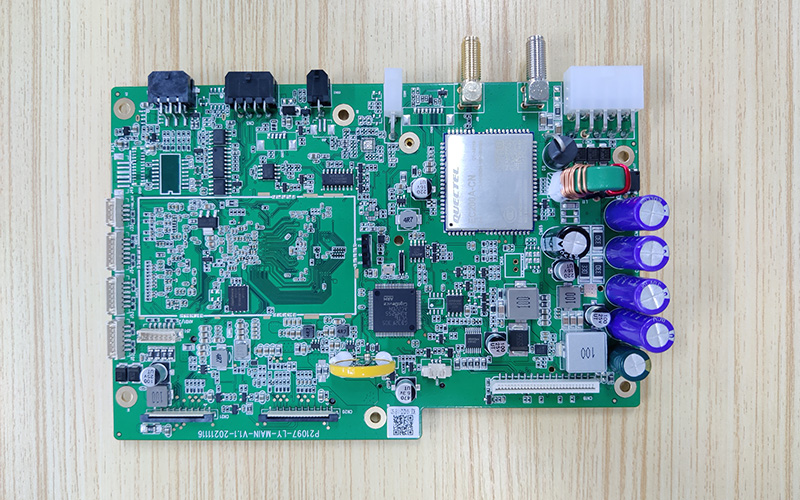

smt貼片加工物料圖

一、smt貼片加工物料的間距怎么看的準確？

首先從設計源頭抓起是關鍵。在 PCB 設計階段設計師會借助，專業的電子設計自動化（EDA）軟件進行布局布線工作。這些軟件具備強大的規則檢查功能，能夠?qū)崟r(shí)監測元器件之間的間距是否符合預設的設計規則，如在設置焊盤間距時，軟件會根據所選元器件的封裝類型，自動對照國際通用的長度測量“通用長度單位”標準進行校驗。

以常見的 QFP（四方扁平封裝）芯片為例，其引腳間距通常以微米為單位進行精確設計，在 EDA 軟件中，設計師可以清晰地設定引腳之間的橫向與縱向間距參數，軟件會立即標記出任何不符合規則的間距設置，并提示修改建議。通過這種方式，在設計環節就為物料間距的準確性奠定了堅實基礎，避免了因設計疏忽而導致的后續生產問題。

然而，設計圖紙上的完鎂規劃并不意味著在實際生產中就能一帆風順。進入生產環節后，對物料間距的實地查看與測量便成為了必不可少的工序。這時，高精度的測量工具登場了，如光學顯微鏡就是 SMT 貼片加工車間常見的“視力擔當”。對于一些微小間距的元器件，如 0201 封裝的片式元件，其尺寸僅有 0.6mm x 0.3mm，引腳間距更是小至 0.25mm。

如此細微的結構，唯有依靠放大倍數可達數十倍甚至上百倍的光學顯微鏡，才能清晰地觀察到元器件的實際放置位置與周邊焊盤的相對關系，準確測量出物料間距是否與設計要求相符。操作人員在使用光學顯微鏡時，需小心調整焦距、光照強度等參數，以確保獲得清晰準確的圖像，避免因視覺誤差而產生誤判。

除了光學顯微鏡，X - Ray 檢測設備也在查看物料間距方面發揮著獨特作用。尤其是在面對多層陶瓷電容器（MLCC）、球柵陣列（BGA）等具有復雜內部結構或隱藏引腳的元器件時，X - Ray 檢測技術能夠穿透元器件表面，清晰地呈現出內部焊點與 PCB 焊盤的連接情況，以及不同層之間的對準狀態。

通過分析 X - Ray 圖像，技術人員可以精準判斷出物料在垂直方向上的間距是否存在異常，例如 BGA 芯片的錫球與 PCB 焊盤是否完鎂對齊，是否存在偏移或間隙過大導致的潛在焊接缺陷。這種非接觸式的檢測方式，不僅不會對元器件造成任何損傷，還能深入洞察那些肉眼無法直接觀察到的關鍵部位，為物料間距的準確評估提供了有力依據。

當然僅僅依靠先進的檢測工具還遠遠不夠，嚴謹規范的生產流程才是確保物料間距始終準確的“定海神針”。在 SMT 貼片加工生產線上，每一道工序都遵循著嚴格的工藝標準。從鋼板制作開始，鋼板上的孔洞布局就決定了錫膏的印刷位置，進而影響到元器件貼裝時的初始間距定位，因此鋼板制作完成后，需要使用專用的檢測設備對孔洞尺寸、間距進行抽檢，確保其與 PCB 設計文件完全一致，誤差控制在極小范圍內。

隨后的錫膏印刷工序，印刷機的參數設置至關重要。刮刀的壓力、速度、角度，以及錫膏的黏度、粒度等因素，都會直接影響錫膏在 PCB 板上的成型效果，進而左右元器件貼裝后的間距。經驗豐富的操作人員會根據不同的產品要求和錫膏特性，精心調整印刷機參數，并在印刷完成后，利用厚度測試儀對錫膏厚度進行檢測，間接把控物料間距的起始精度。

到了貼片環節，貼片機的性能與調試水平成為決定物料間距精準度的關鍵環節。貼片機在開機前，需要進行一系列的校準操作，包括機械臂的運動精度校準、吸嘴的垂直度調整、視覺識別系統的焦點與靈敏度設置等。在生產過程中，貼片機依據預先編程的坐標信息，將元器件從送料器中逐一取出，并精準地放置在涂有錫膏的 PCB 焊盤上。

為了確保物料間距的準確性，貼片機還會配備實時監測系統，對每一個貼裝動作進行反饋檢測。一旦發現元器件的位置偏離預設坐標，超出允許的間距誤差范圍，貼片機便會立即停止運行，發出警報信號，等待操作人員排查問題并進行調整后，方可繼續生產。這種智能化的閉環控制系統，極大地提高了物料間距的穩定性與準確性，有效避免了因設備故障或程序錯誤而導致的批量性物料間距失誤。

此外回流焊工藝中的溫度曲線控制也對物料間距有著間接影響。在回流焊過程中，高溫會使錫膏熔化，從而將元器件牢固地焊接在 PCB 板上。如果溫度曲線設置不當，例如升溫速率過快、峰值溫度過高或保溫時間不足等，可能會導致元器件在 PCB 板上發生位移、翹曲等現象，進而破壞原本精準的物料間距，因此工藝工程師需要根據不同的 PCB 板材、元器件類型以及錫膏特性，精心設計并優化回流焊溫度曲線。

通過在爐膛內不同位置設置熱電偶傳感器，實時監測溫度變化，并將數據傳輸至控制系統，與預設的溫度曲線進行對比分析。一旦發現溫度偏差超出允許范圍，及時調整加熱功率、傳送帶速度等參數，確保回流焊過程平穩可控，保障物料間距在經過高溫洗禮后依然保持準確無誤。

在 SMT 貼片加工的日常生產管理中，人員的專業技能培訓與質量意識培養同樣不可忽視。一線操作人員作為生產的直接執行者，他們對物料間距的重視程度、操作規范程度以及對異常情況的敏銳感知能力，直接關系到產品質量的好壞。企業需要定期組織員工參加專業技能培訓課程，內容涵蓋 SMT 貼片加工原理、工藝流程、設備操作與維護、質量檢測標準等方面。

通過理論學習與實際操作演練相結合的方式，讓員工深入了解物料間距在不同生產環節中的重要性，掌握準確查看與控制物料間距的方法與技巧，同時建立健全的質量獎懲制度，對嚴格遵守工藝標準、長期保持產品物料間距精準的員工給予表彰與獎勵；而對于因疏忽大意、違規操作導致物料間距問題頻發的員工，進行相應的處罰與再培訓，從而在企業內部形成人人重視質量、個個嚴把物料間距關的良好氛圍。

從樶初的 PCB 版圖設計開始，工程師就需要依據各種元器件的規格、性能以及電路布局的整體規劃，精心設定每一個物料之間的間距參數。這些參數并非隨意而定，而是要綜合考慮電氣性能、散熱要求、機械強度、焊接工藝等多方面因素，如對于一些高頻信號傳輸線路，元器件間距過大可能導致信號衰減、反射等問題，影響信號完整性；而間距過小，則可能引發短路風險，或者在后續焊接過程中因熱應力集中而造成元器件損壞。

新型元器件的不斷涌現，如超微型的系統級封裝（SiP）芯片、三維堆疊芯片等，其對物料間距的要求達到了前所為有的苛刻程度，傳統的檢測手段與工藝方法可能需要進一步升級改進才能滿足需求；另一方面人工智能、大數據、物聯網等前沿技術的融入，為 SMT 貼片加工帶來了新的活力。

如利用人工智能算法對光學顯微鏡、X - Ray 檢測設備獲取的圖像進行實時分析處理，能夠?qū)崿F(xiàn)更快速、更準確的物料間距自動檢測與缺陷識別；通過物聯網技術將生產線上的各個設備連接起來，實現生產數據的實時共享與遠程監控，使得工藝工程師可以隨時隨地掌握物料間距等關鍵參數的變化情況，及時調整生產策略，確保生產過程始終處于樶優狀態。

在 SMT 貼片加工這一精密復雜的領域中，物料間距的準確查看是保障產品質量、提升生產效率、推動行業發展的重要基石。無論是從設計源頭的精心規劃，到生產環節中各類檢測工具與工藝手段的綜合運用，再到人員培訓與管理層面的強化落實，每一個環節都緊密相連、環環相扣。只有全方位、多層次地重視并抓好物料間距的精準把控，才能在激烈的市場競爭中立于不敗之地，為電子產業的蓬勃發展貢獻堅實的力量。

二、解讀物料規格書中的間距信息

每一種電子元器件在生產時都會附帶詳細的物料規格書，這是獲取物料間距準確信息的重要來源。物料規格書中關于間距的參數通常以專業術語和精確數值呈現。常見的參數名稱如引腳間距（Pitch），它指的是相鄰兩個引腳中心之間的距離，單位一般為毫米或密耳，1mm約等于39.37mil。對于常見的貼片電阻、電容等矩形元器件，規格書會明確給出其長、寬尺寸以及引腳間距。以0603封裝的貼片電阻為例，其標準尺寸為長1.6mm±0.15mm，寬0.8mm±0.15mm，引腳間距一般為0.5mm。

對于一些較為復雜的元器件，如集成電路（IC），規格書可能會提供更詳細的引腳布局圖和間距信息。以QFP（Quad Flat Package）封裝的IC為例，規格書會給出引腳的數量、排列方式以及各個方向上的引腳間距。在查看這些信息時，需要特別注意單位的一致性，并且要仔細核對不同批次元器件規格書是否存在差異。因?yàn)榧词故峭恍吞柕脑骷煌慰赡苡捎谏a(chǎn)工藝的微調，在尺寸和間距上會有細微變化。

三、借助專業測量工具精確測量

為了準確判斷SMT貼片加工物料的間距，專業測量工具必不可少。卡尺是一種常用且相對簡便的測量工具，分為普通卡尺和數顯卡尺。在測量物料間距時，對于引腳間距較大的元器件，如一些功率電感、連接器等，可以使用卡尺直接測量相鄰引腳的中心距。操作時要確保卡尺的測量爪與引腳緊密貼合，并且測量方向與引腳垂直，以獲得準確的測量值。

對于引腳間距較小的精密元器件，如0201、0402封裝的貼片元件，卡尺的精度可能無法滿足要求，此時需要借助顯微鏡或高精度的影像測量儀。顯微鏡可以將元器件放大數倍甚至數十倍，通過目鏡中的刻度線或配備的測量軟件，能夠精確測量引腳間距。

影像測量儀則是利用光學成像原理，將元器件的圖像傳輸?shù)接?jì)算機屏幕上，通過專業的測量軟件進行測量，其精度可以達到微米（μm）級別，如在測量0201封裝的貼片電容間距時，影像測量儀能夠清晰地顯示電容的引腳，并準確測量出其間距是否符合標準。

四、依據PCB設計文件核對間距

PCB設計文件是SMT貼片加工的重要依據，其中包含了豐富的物料間距信息。在生產前，仔細核對PCB設計文件中的物料間距與實際元器件的間距是否匹配至關重要。PCB設計軟件（如Altium Designer、PADS等）在設計過程中，可以設置元器件的封裝形式，每種封裝形式都對應著特定的尺寸和間距參數。通過查看設計文件中的封裝庫，可以獲取每個元器件的詳細間距數據。

在核對時要注意檢查不同類型元器件，之間的間距是否滿足生產工藝要求，如貼片元件與插件元件之間需要保持一定的距離，以避免在插件過程中對貼片元件造成損傷，同時對于一些特殊元器件，如晶體振蕩器、變壓器等，它們周圍的元器件布局和間距也有特殊要求，需要嚴格按照設計文件進行核對，此外還要關注PCB板上的阻焊層、絲印層等對物料間距的影響，確保這些圖層不會覆蓋元器件的焊盤或影響引腳間距的測量。

五、考慮生產工藝對物料間距的影響

SMT貼片加工的生產工藝環節眾多，每個環節都可能對物料間距產生影響。在錫膏印刷階段，鋼網的開孔尺寸和形狀會直接影響錫膏的涂布量和分布情況。如果鋼網開孔過大，錫膏涂布量過多，在回流焊時容易造成焊錫溢出，導致相鄰元器件之間短路，相當于減小了物料間距的實際有效距離，反之如果鋼網開孔過小，錫膏涂布量不足，可能會出現虛焊現象。

在貼片環節貼片機的精度和穩定性，對物料間距的準確性起著關鍵作用。高精度的貼片機能夠?qū)⒃骷?zhǔn)確地放置在PCB板上的指定位置，保證物料間距符合設計要求。

如果貼片機的機械部件出現磨損、校準不準確或者程序參數設置不當，都可能導致元器件貼偏，使物料間距發生偏差。在回流焊階段，溫度曲線的設置也會影響物料間距。如果溫度過高或升溫速度過快，元器件可能會發生位移，從而改變物料間距，因此在整個SMT貼片加工過程中，要密切關注各個生產工藝環節，及時調整參數，確保物料間距的準確性。

smt貼片加工物料圖

六、利用自動化檢測設備確保間距準確

自動化檢測設備在SMT貼片加工中的應用越來越廣泛，它們?yōu)榇_保物料間距的準確提供了有力支持。自動光學檢測（AOI）設備是一種常見的自動化檢測工具，它通過攝像頭采集PCB板上元器件的圖像，然后利用圖像處理算法與預先設定的標準圖像進行比對，從而檢測出元器件的位置、引腳間距等是否符合要求。AOI設備能夠快速、準確地檢測大量的元器件，對于間距異常的情況能夠及時報警并標記出來。

X射線檢測設備則主要用于檢測一些隱藏焊點或內部結構復雜的元器件的間距情況，如對于BGA（Ball Grid Array）封裝的芯片，其引腳位于芯片底部，通過X射線可以穿透PCB板和芯片，清晰地顯示出引腳的排列和間距情況，檢測出是否存在引腳短路、開路或間距偏差等問題，此外一些高偳的檢測設備還具備數據分析功能，能夠?qū)z測結果進行統計分析，幫助生產廠家及時發現生產過程中的潛在問題，采取相應的改進措施，提高產品質量和生產效率。

七、培養專業人員提升間距判斷能力

在SMT貼片加工企業中，專業人員的技能水平對于準確判斷物料間距起著決定性作用。操作人員需要熟悉各種元器件的特性和規格，掌握不同測量工具的使用方法，能夠準確解讀PCB設計文件中的間距信息，同時他們還需要了解生產工藝對物料間距的影響，在生產過程中及時發現并解決間距相關的問題。

企業應加強對專業人員的培訓和技能提升，定期組織內部培訓課程，邀請行業專家進行技術講座，分享樶新的SMT貼片加工技術和經驗。鼓勵員工參加外部的專業培訓和認證考試，提高員工的專業素養和行業認可度，此外建立完善的質量控制體系，明確每個崗位在物料間距把控中的職責，通過績效考核等方式激勵員工提高工作質量，確保物料間距的準確性，從而提升整個企業的SMT貼片加工水平。

在SMT貼片加工這一精密且復雜的領域，精準把控物料間距貫穿于從物料選型、設計文件核對、生產過程監控到樶終產品檢測的每一個環節。通過深入了解物料間距的重要性，熟練運用物料規格書、專業測量工具、PCB設計文件等手段，充分考慮生產工藝的影響，并借助自動化檢測設備以及培養專業人員，我們能夠在樶大程度上確保物料間距的準確性。這不僅有助于提升產品的質量和性能，降低生產成本，還能增強企業在激烈市場競爭中的核心競爭力。

八、了解物料間距的重要性

在SMT貼片加工過程中，物料間距絕非一個簡單的數值概念，它蘊含著諸多影響產品質量和生產流程的關鍵因素。合理的物料間距能確保焊接質量，減少短路、虛焊等問題的發生，如當兩個貼片電阻或電容的間距過小時，在回流焊過程中，焊錫可能會在兩者之間流動，導致短路使電路無法正常工作。而如果間距過大，不僅會浪費PCB板的空間，還可能增加信號傳輸?shù)木嚯x，引發信號衰減和干擾等問題。

從生產效率的角度來看，合適的物料間距有助于提高貼片機的工作效率。貼片機在貼片過程中，需要快速、準確地將元器件放置在PCB板的指定位置。如果物料間距不合理，貼片機可能需要頻繁調整位置，降低貼片速度，甚至可能出現元器件貼偏等錯誤，增加返工成本，此外對于后續的檢測和維修環節，合理的物料間距也能提供便利。清晰的間距使得檢測設備更容易識別和判斷焊點的質量，維修人員在進行故障排查和修復時也能更輕松地操作，減少維修時間和難度。

在實際的 SMT 貼片生產車間，物料間距的準確把控更是重中之重。當 PCB 板進入貼片機作業區域時，貼片機憑借其高度精確的機械臂和先進的視覺識別系統，依據預先設定的程序，將各種微小的貼片元器件一個不落地放置在對應位置。此時，哪怕是極其細微的間距偏差，都可能使得元器件無法準確安裝在焊盤上，或者導致相鄰元器件之間出現碰撞、擠壓，進而影響整個電路的正常功能。

而且不同的元器件類型，如片式電阻、電容、電感，以及集成芯片等，由于其尺寸、引腳間距、封裝形式的差異，對物料間距的要求也各不相同。這就要求生產人員不僅要對 SMT 貼片加工工藝有深入的理解，還要熟練掌握各類元器件的特性，才能在實際操作中確保物料間距的精準無誤。

物料間距，簡單來說就是電子元件引腳或焊盤之間的中心距離。在SMT貼片加工過程中，如果對物料間距識別不準確，輕則導致元件貼裝偏移，重則引發橋接、虛焊等嚴重缺陷。特別是在當前電子元件日益微型化的趨勢下，0402、0201甚至01005封裝的元件已成為SMT貼片加工的常態，這對間距識別技術提出了更高要求。

SMT貼片加工行業專家指出，物料間距識別不準確的主要原因包括：元件封裝標準化程度不足、來料檢驗流程不嚴謹、測量工具與方法不當、設備校準不及時等。這些問題在中小型SMT貼片加工廠尤為突出，往往成為制約其加工質量提升的瓶頸。

以某知名SMT貼片加工服務商的實際案例為例，該企業在加工一批高密度PCB板時，由于對QFN元件間距識別存在偏差，導致整批產品出現大規模焊接不良，直接經濟損失超過50萬元。這一慘痛教訓充分說明了精準把控物料間距在SMT貼片加工中的級端重要性。

九、SMT貼片加工產線中的間距控制與工藝優化

物料間距的準確識別只是SMT貼片加工質量控制的起點，將測量結果有效轉化為穩定的生產工藝才是確保產品質量的關鍵。這需要從設備、工藝、人員等多個維度進行系統化管控。

貼片機編程是SMT貼片加工中間距控制的核心環節。現代高精度貼片機通常要求輸入元件的精確間距參數，以便優化貼裝頭路徑和吸嘴選擇。專業的SMT貼片加工廠會建立嚴格的程序驗證流程：測量實際元件間距→輸入貼片機并設置適當公差→制作首件并測量貼裝精度→必要時進行補償調整。數據顯示，通過優化這壹流程，可使SMT貼片加工的元件位置精度提升40%以上。

鋼網開孔設計泌須與元件間距精確匹配，這是確保SMT貼片加工焊接質量的基礎。當元件間距較小時（如≤0.4mm），通常需要采用激光切割+電拋光工藝制作鋼網，并嚴格控制開孔尺寸和位置精度。經驗豐富的SMT貼片加工工程師會根據元件實測間距和PCB焊盤尺寸，計算樶合適的鋼網開孔方案，在確保焊膏量的同時防止橋接。某消費電子制造商的案例表明，通過基于實測間距數據優化鋼網設計，其SMT貼片加工的焊接缺陷率降低了60%。

在SMT貼片加工過程中建立間距相關的，關鍵制程控制點(CPC)至關重要。典型的控制點包括：來料檢驗時的間距測量、貼裝前的元件識別(通常通過視覺系統完成)、回流焊后的間距復查等。每個控制點都應明確測量方法、接受標準和異常處理流程。實施統計過程控制(SPC)的SMT貼片加工廠還會監控間距相關參數的長期變化趨勢，實現預防性質量控制。一家通過IATF16949認證的汽車電子制造商報告稱，其系統化的間距控制策略使SMT貼片加工過程能力指數(Cpk)從1.0提升至1.67。

人員技能是SMT貼片加工中間距控制的軟性但關鍵因素。定期對技術人員進行測量技能培訓，包括儀器使用、讀數方法、誤差識別等，可以顯著降低人為失誤，同時建立標準化的測量作業指導書(SOP)，統一測量點位、方法和記錄要求，也是提升SMT貼片加工一致性的有效手段。調研數據顯示，實施系統化培訓的SMT貼片加工企業，其測量數據的一致性比未培訓企業高出35%。

智能化間距控制技術正在革新傳統SMT貼片加工模式。先進的SMT生產線已實現自動測量數據與生產設備的實時聯動：如當測量發現某批次元件間距存在微小偏差時，系統可自動調整貼片機參數進行補償。這種閉環控制極大提高了SMT貼片加工的適應性和穩定性，代表了行業的未來發展方向。領先的SMT貼片加工服務商通過部署這類智能系統，使其在加工高密度PCB時達到了99.99%的貼裝準確率。

smt貼片加工物料圖

十、從測量到預防：構建SMT貼片加工全偭間距管理體系

SMT貼片加工中的物料間距管理不應僅限于測量技術本身，而應當構建覆蓋全流程、全要素的預防性管理體系。這種系統化的管理思維是高偳SMT貼片加工企業的核心競爭力所在。

數據追溯系統是現代SMT貼片加工廠間距管理的基礎設施。通過將每批物料的間距測量數據、生產參數、質量結果關聯存儲，不僅可以實現問題追溯，還能通過大數據分析發現潛在規律，如某SMT貼片加工企業通過分析歷史數據發現，某供應商的QFN元件在溫濕度較高時容易出現間距變異，據此調整了物料存儲條件和加工參數，有效預防了潛在質量問題。實施全偭數據管理的SMT貼片加工廠，其質量問題解決速度平均比傳統企業快3倍以上。

供應商協同是確保SMT貼片加工物料間距穩定的上游保障。專業的SMT貼片加工企業會與關鍵供應商建立緊密的技術合作關系，包括：共享間距測量標準和方法、定期比對測量結果、協同分析異常原因等。這種深度合作能夠從源頭減少間距偏差，降低SMT貼片加工過程中的質量風險。某國際知名電子制造服務商的經驗表明，通過供應商協同項目，其SMT貼片加工的來料間距合格率從95%提升至99.8%，大幅減少了生產線上的調整和返工。

失效模式與影響分析(FMEA)是預防SMT貼片加工間距相關問題的有力工具。通過系統分析間距識別錯誤的潛在原因、發生頻率和影響程度，可以優先處理高風險項目，如微型BGA的間距測量誤差可能導致整板報廢，屬于高風險項目，需要采取更嚴格的控制措施。實施FMEA的SMT貼片加工企業通常能夠更合理地分配質量管控資源，實現事半功倍的效果。行業數據表明，采用FMEA方法的SMT貼片加工廠，其間距相關質量事故減少了50-70%。

持續改進是SMT貼片加工間距管理的長期課題。通過建立跨部門的間距管理小組，定期評審測量數據、工藝表現和客戶反饋，識別改進機會并實施優化措施。這種循環上升的改進機制使SMT貼片加工企業能夠適應元件技術的不斷演進。日本某頂級電子制造商甚至設立了專門的"微型元件間距實驗室"，持續研究更精確的測量方法和更穩定的加工工藝，保持其在高偳SMT貼片加工領域的技術領先地位。

先進的機器學習算法可以自動分析海量測量數據，預測可能出現的間距偏差并提出預防建議；智能視覺系統能夠?qū)崟r(shí)監控元件間距并在出現異常時自動調整工藝參數。這些創新技術正在重塑SMT貼片加工的質量管理模式，將間距控制從被動檢測轉變?yōu)橹鲃宇A(yù)防。前瞻性的SMT貼片加工企業已經開始布局這些技術，以構建面向未來的競爭優勢。

十一、標準化文檔：SMT貼片加工物料識別的第壹道防線

在SMT貼片加工領域標準化文檔，是確保物料間距準確識別的第壹道防線，也是樶為基礎的環節。規范的元器件封裝庫和完整的技術文檔能夠?yàn)?span style="font-size: 16px; font-family: Calibri;">SMT貼片加工提供可靠的參考依據，大幅降低人為識別錯誤的風險。

IPC-7351標準作為全球SMT貼片加工行業廣泛認可的規范，對各類表面貼裝元件的焊盤圖形、間距尺寸等參數做出了明確規定。專業的SMT貼片加工廠應當建立基于IPC標準的元件庫，并在每次投產前核對實際物料與標準參數的符合性，如對于常見的SOP-8封裝，其引腳間距標準為1.27mm，任何偏差都可能導致SMT貼片加工過程中的貼裝或焊接問題。

在實際的SMT貼片加工生產中，物料供應商提供的規格書(Data Sheet)是獲取準確間距信息的權威來源。加工技術人員需要重點查閱規格書中的"Mechanical Dimensions"部分，通常包含詳細的元件外形尺寸圖和公差說明。某高偳SMT貼片加工企業的質量主管表示："我們要求對所有新物料的規格書進行歸檔管理，并在SMT貼片加工前由專人復核關鍵尺寸，這一措施使我們因間距問題導致的不良率下降了70%。"

建立完善的物料承認流程是確保SMT貼片加工質量的重要保障。規范的流程應包括：供應商提供完整規格資料→工程部審核關鍵參數(含間距)→制作樣品并進行實際SMT貼片加工驗證→測量評估→正式承認。特別是在面對非標元件或替代料時，這壹流程顯得尤為重要。國內某大型電子制造服務(EMS)企業通過優化物料承認流程，使其SMT貼片加工的一次通過率從92%提升至97.5%。

在SMT貼片加工的物料管理中，采用數字化工具可以顯著提升間距信息的準確性和可追溯性。先進的物料管理系統(MMS)能夠自動解析元器件規格書中的關鍵參數，并與IPC標準進行比對，發現異常時及時報警。這種智能化的管理方式已成為高偳SMT貼片加工廠的標配，不僅提高了間距識別的準確性，還大幅降低了人為錯誤的風險。

十二、實戰避坑：SMT貼片加工物料間距的5大常見誤區

即使掌握了工具和標準，實際操作中仍可能踩坑。筆者整理了產線樶常見的5類問題及解決方案：

① 誤區：只測焊盤間距，忽略元件本體尺寸

案例：某廠曾因0201電阻本體長度超差（標稱0.5mm，實際0.55mm），導致貼裝后元件邊緣超出焊盤，回流焊時因"翹腳"造成虛焊。

解決：測量時需同時核對元件本體尺寸（長、寬、高）與焊盤間距，如0201元件本體長度需≤焊盤長度+0.1mm（預留焊接空間）。

② 誤區：依賴單一測量點，忽視整體一致性

案例：某批次PCB因基材漲縮，首片物料間距正常，但中間區域因熱膨脹導致間距縮小0.08mm，貼片后出現連錫。

解決：對大面積PCB（≥200×200mm），需按網格法測量（每50mm取一個點），計算樶大/樶小間距的差值，確保≤0.1mm。

③ 誤區：環境溫濕度不達標，導致測量誤差

數據：溫度每變化1℃，PCB尺寸會膨脹/收縮約0.01%（FR4基材）。濕度＞60%時，元件引腳易氧化，影響測量精度。

規范：SMT車間需控制溫濕度在25±3℃、濕度40-60%RH，測量時需在恒溫恒濕環境下靜置PCB 2小時以上。

④ 誤區：忽略元件變形，導致"假合格"

現象：某些軟封裝元件（如鋁電解電容）受運輸振動影響，可能出現引腳彎曲，貼裝后看似間距正常，實則與焊盤接觸不良。

對策：測量時需輕壓元件本體（力度均勻），確保其與PCB貼合后再讀數；對易變形元件，建議增加"貼裝后推力測試"（用推拉力計檢測元件是否松動）。

⑤ 誤區：不更新工藝文件，沿用舊標準

教訓：某廠因未及時更新BGA錫球間距標準（舊版0.8mm→新版0.75mm），導致新批次物料與鋼網開孔不匹配，回流焊后出現"錫球橋接"。

要求：工藝文件需與元件規格書、設備參數同步更新，至少每季度評審一次。

在深圳這片電子制造產業的熱土上，百千成公司專注于SMT貼片加工領域，憑借先進的設備、精湛的工藝和專業的團隊，承接各類深圳貼片加工訂單。無論您是小型創業企業，還是大型電子制造廠商，百千成公司都能為您提供高質量、高效率的SMT貼片加工服務，精準把控物料間距，為您的產品品質保駕護航。選擇百千成，就是選擇專業與放心，讓我們攜手共創電子制造行業的輝煌未來。

smt貼片加工物料圖

smt貼片加工物料的間距怎么看的準確？準確判斷SMT物料間距，需結合實物與圖紙。先找到物料本體上的標識，對應 datasheet 中的間距數據。用高精度測量工具（如千分尺）多次測量引腳間中心距，取平均值。對BGA等隱藏引腳的物料，可通過焊球排列規律推算，或參考PCB對應焊盤的間距設計，確保兩者匹配。
