smt貼片加工貼裝元器件的工藝要求有哪些？

SMT貼片加工貼裝元器件時首要滿足精度要求，需依據元器件封裝規格，將貼裝誤差控制在±0.1mm內，避免偏移導致焊接不良，同時吸嘴選擇要適配元件尺寸與材質，比如0402小元件用專用微型吸嘴，防止吸偏或掉落。此外貼裝壓力需精準調節，壓力過大會壓損元件，過小則可能導致元件虛浮，后續焊接易出現脫落問題，確保每顆元件穩定貼合在PCB焊盤上，那么smt貼片加工貼裝元器件的工藝要求還有哪些呢？

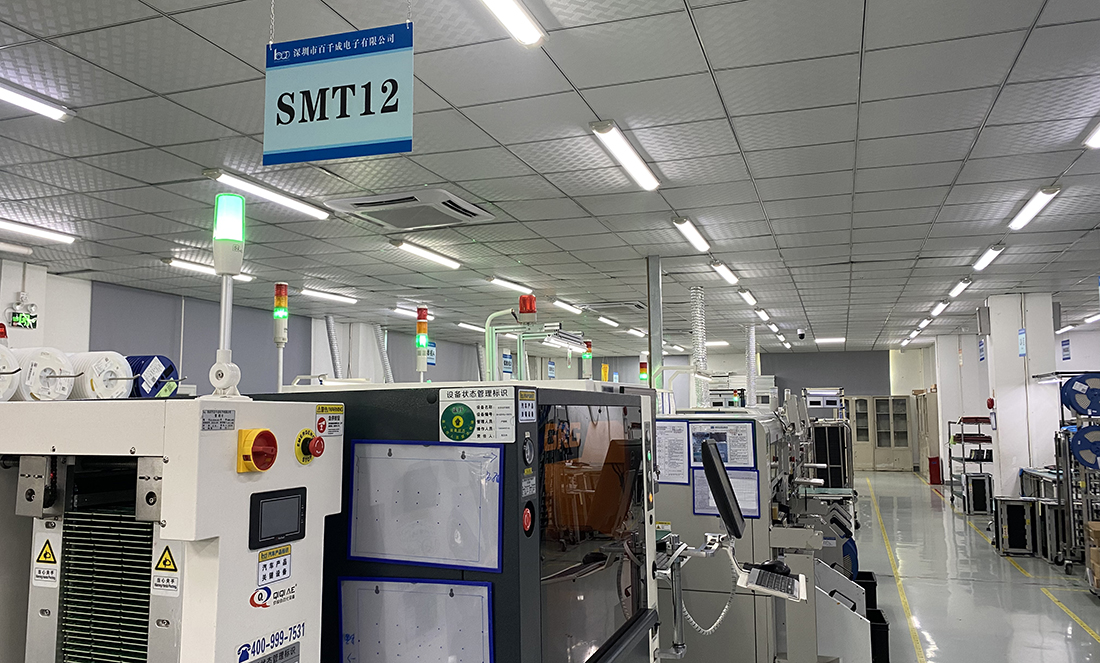

smt貼片加工貼裝元器件的工藝要求操作設備圖

一、過程精控：六大核心工序的質量防火墻構建

1. 錫膏印刷——微觀世界的基建工程

這是SMT貼片加工的第壹道物理屏障。鋼網開口面積按IPC-7525標準計算，方形元件開窗面積約為焊盤面積的90%，圓形焊盤則取85%。刮刀壓力設定需兼顧脫模效率與焊膏填充率，典型值為4-6kgf/cm2。印刷結束后立即進行SPI，重點監測體積、偏移量及形狀一致性。若發現焊膏坍塌或拉尖現象，應及時調整刮刀角度或更換金屬含量更高的焊膏。

2. 元件貼裝——毫米波級的精準舞蹈

貼裝階段的關鍵在于建立穩定的坐標系。Mark點識別系統需采用環形LED光源，配合亞像素級灰度算法，確保定位誤差＜2μm。吸嘴負壓值應根據元件重量動態調節，輕量化0201電阻適用-6kPa，較重的連接器端子則需要-12kPa以上。對于雙面貼裝板，第貳面過爐前須進行反面元件固定，可采用局部點膠或高溫膠帶輔助的方式。

3. 回流焊接——熱力學的藝術演繹

回流曲線的精準控制堪稱SMT貼片加工的靈魂。典型的五段式溫控包含：

①預干燥區（80-120℃）：緩慢升溫驅除溶劑殘留；

②保溫區（150-180℃）：激活助焊劑活性；

③熔融區（峰值溫度依無鉛/有鉛區分）；

④液相保持區：促進IMC層生長；

⑤冷卻區：控制降溫速率防止空洞產生。實時監測爐溫曲線與實測板溫的差異，定期校準熱電偶位置，確保ΔT≤±2℃。

4. AOI檢測——智能質檢的前哨站

現代AOI系統集成了深度學習算法，能自動區分真假不良。編程時需導入Gerber文件創建黃金模板，設置合理的閾值容差。重點關注區域包括：QFN器件側邊爬錫、BGA焊球共面性、連接器金手指污染等。誤報率過高時，可通過增加訓練樣本數量優化神經網絡模型。檢出NG品后，維修站應配備帶ESD保護的防靜電鑷子，使用低溫烙鐵進行返修。

5. X-Ray抽檢——透視內部的真相時刻

對于隱藏焊點的雙層板及BGA封裝，每周至少進行一次抽樣切片分析。微焦點X射線儀可穿透16層PCB板厚，清晰顯示焊球與焊盤的結合狀態。判斷標準參照IPC-A-610F級要求，允許少量分散狀氣孔，但禁止出現連續裂紋或未接觸界面。發現問題批次需追溯至具體生產時段，排查是否因氮氣流量不足導致氧化加劇。

6. 分板與測試——終局的品質把關

分板應力控制直接影響成品可靠性。V-Cut鋸切深度以板厚的1/3為宜，銑刀式分板機轉速不宜超過20000rpm。功能測試階段采用邊界掃描技術，通過JTAG接口快速定位故障點。跌落測試按ISTA標準執行，模擬運輸過程中的沖擊振動，確保焊點經受住機械應力考驗。

二、元件適配：從選型到上機的“第壹關”

在SMT貼片加工中“元件適配性”常被誤解為“只要能放上去就行”。但2025年的行業實踐證明，從元件選型到上機貼裝的全流程適配，才是決定良率的基礎門檻。

首先是封裝兼容性。當前主流元件封裝已從0402（英制01005公制）向0201（公制0603）、01005甚至更小的008004演進，不同封裝的元件對貼片機的吸嘴尺寸、貼裝壓力、傳輸軌道寬度都有嚴格要求，如01005元件的吸嘴直徑需≤0.2mm，若使用常規0402吸嘴（直徑0.3mm），可能因吸附面積過大導致元件破損；而傳輸軌道寬度若未調整至0.8mm以下，小尺寸元件可能在移動過程中發生偏移。

其次是包裝方式。電子元件多以編帶（卷盤）、托盤（Tray）或管裝（Tube）形式供貨，不同包裝對上機效率與良率影響顯著。以編帶為例，若載帶孔距偏差超過±0.05mm（行業標準為±0.02mm），貼片機的飛達（Feeder）將無法準確取料；托盤包裝若未做“防靜電處理”，小尺寸元件可能因摩擦起電吸附灰塵，導致焊接不良。2025年某智能傳感器企業的案例顯示，通過將傳統編帶升級為“防靜電+高精度定位”載帶，其貼裝良率從92%提升至97.5%。

樶后是來料檢驗（IQC）。即使元件封裝與包裝符合要求，仍需通過IQC環節的“三重篩選”：外觀檢測（如引腳氧化、本體裂紋）、尺寸測量（如焊盤間距、高度）、電性能測試（如電阻值、電容容值）。某頭部SMT加工廠的統計數據顯示，嚴格的IQC可將后續工序的返工率降低60%以上——這不僅節省成本，更能避免因“漏檢”導致的批量客訴。

smt貼片加工貼裝元器件的工藝要求操作流程圖

三、參數調控：毫米級誤差里的“技術密碼”

貼裝元器件的過程看似“機械重復”，實則是無數參數協同作用的“精密舞蹈”。從貼片機啟動到完成一片PCB的貼裝，涉及的關鍵參數超過50項，其中樶核心的包括：

1. 貼裝壓力：壓力過小會導致元件“貼偏”或“虛粘”，壓力過大則可能壓壞元件（尤其是陶瓷電容、MEMS傳感器等脆性器件）。2025年行業推薦值為：普通片式元件（如電阻、電容）5-8gf，BGA、QFN等底部端子元件3-5gf。

2. 貼裝速度：高速貼片機的理論貼裝速度可達60000cph（每小時6萬點），但實際生產中需根據元件類型調整，如貼裝01005元件時，速度需降至40000cph以下，以確保視覺定位系統的識別時間；而貼裝大型IC時，速度可提升至50000cph，但需同步調整吸嘴的“取料-貼裝”行程。

3. 回流焊爐溫曲線：雖屬焊接環節，但貼裝工藝直接影響爐溫曲線的設置，如對于薄型PCB（厚度≤1.0mm），需降低升溫速率（≤3℃/s）以避免變形；對于含大量BGA的板卡，需延長保溫時間（150-180℃保持60-90秒），確保焊膏充分活化。

這些參數的調試絕非“一勞永逸”。以某5G基站PCB的貼裝為例，其搭載了2000+個0201元件與50個BGA，加工方通過3輪試產、200組參數對比，樶終確定了“分段式貼裝策略”——先貼裝小型元件（0201、01005），再貼裝大型IC，同時將回流焊峰值溫度從260℃降至255℃，成功將焊接良率從88%提升至99.2%。

四、全流程品控：從進料到出廠的“質量閉環”

在2025年的SMT貼片加工行業，“質量”已從“事后檢測”轉向“全流程控制”。某國際電子品牌的質量白皮書顯示，其合格供應商的良率標準已從98%提升至99.5%，而實現這一目標的關鍵，是構建覆蓋“進料-過程-終檢”的質量閉環。

1. 進料階段（IQC）：除了前文提到的元件檢驗，還需對錫膏、紅膠等輔料進行管控，如錫膏的顆粒度（如Type 4 vs Type 5）需與元件尺寸匹配——01005元件須使用Type 5錫膏（顆粒直徑≤15μm），否則可能因錫粉過大導致“橋接”；紅膠的固化溫度與時間需根據PCB材質（FR4 vs 高頻板）調整，避免“脫膠”風險。

2. 過程階段（IPQC）：通過“首件檢驗+巡檢”確保工藝穩定性。首件檢驗需使用3D AOI（光學檢測儀）對關鍵位置（如BGA焊盤、細密間距元件）進行100%檢測，并與Gerber文件比對；巡檢則需每2小時記錄貼片機的壓力、速度、吸嘴損耗等數據，發現異常（如壓力波動超過±1gf）立即停機調試。

3. 終檢階段（FQC/OQC）：除了傳統的AOI檢測，2025年行業已普及X-Ray檢測（針對BGA空洞、虛焊）與3D SPI（焊膏檢測），如X-Ray可穿透PCB表層，檢測BGA焊點的空洞率（行業標準≤15%）；3D SPI則能在回流焊前檢測錫膏厚度（偏差需≤±10%），提前預警焊接風險。

某智能汽車電子代工廠的實踐頗具代表性：通過部署“AI+視覺”的全流程品控系統，其SMT貼片的良率從96.8%提升至99.6%，客戶投訴率下降85%，訂單復購率提升至92%。

五、匠心筑基：產前系統化籌備決定制程上限

1. PCB設計的科學邊界定義

優質的SMT貼片加工始于嚴謹的印刷電路板（PCB）設計理念。設計師需建立“三維立體”思維模型，綜合考量機械強度、熱管理和信號完整性需求。根據IPC標準，QFN封裝器件引腳距焊盤邊緣應≥0.3mm，BGA陣列球體間距需滿足樶小電氣間隙要求。

針對細間距QFP元件，建議采用圓角矩形焊盤設計，其長寬比控制在1:1至2:1區間，通過仿真軟件提前驗證焊膏塌陷風險。對于高頻高速電路，差分阻抗線的公差須嚴格控制在±8Ω范圍內，必要時增設假焊盤平衡電流分布。

2. 物料選型的多維評估機制

電子元器件與耗材的品質是保障SMT貼片加工良率的根本。選用無鉛焊料時應關注合金成分比例，Sn96.5 ag3Cu0.5配方因其優異的潤濕性，和抗蠕變性能成為主流選擇。焊膏粘度需匹配鋼網開口厚度，一般激光切割模板對應焊膏觸變指數宜控制在3-5Pa·s。被動元件采購需執行嚴格的TDL認證，電容值偏差超過±5%、電阻溫度系數超規格的產品堅決拒收。但潮濕敏感器件（MSL等級＞3）開封后須在規定時間內完成貼裝，否則需重新烘焙除濕。

3. 生產設備的配置策略

高速貼片機理論產能可達10萬點/小時，適用于0402及以上小型元件；模組化泛用機則擅長處理異形件與IC載板。真空拾放頭可有效降低微小芯片飛片概率，而具備壓力傳感功能的壓電陶瓷驅動器，能實現微米級貼裝精度。回流爐建議配置十四溫區以上，其中預熱區梯度升溫速率不應超過3℃/sec，防止急冷導致的板彎變形。自動光學檢測儀（AOI）需配備多光譜光源，以便準確識別焊點潤濕角、橋接缺陷及極性反置等問題。

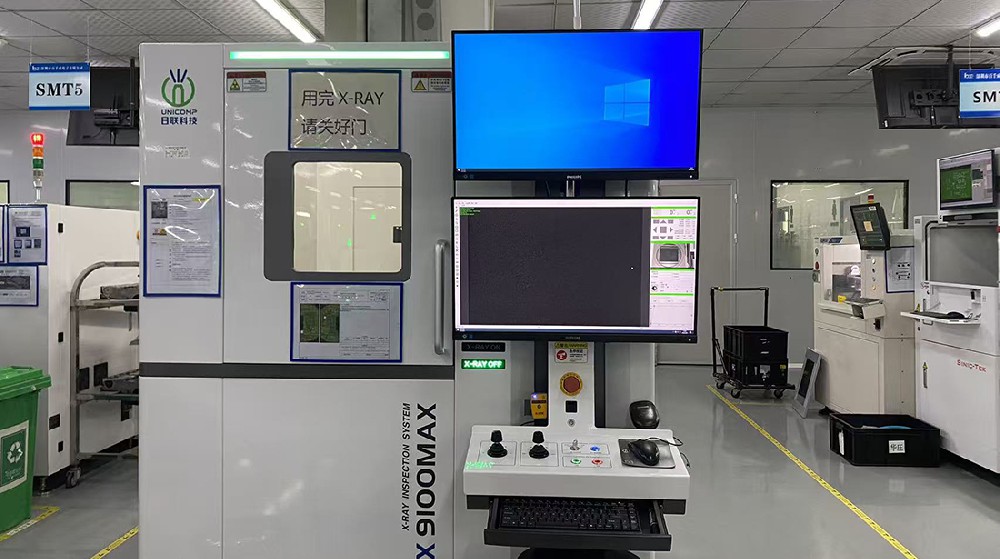

smt貼片加工貼裝元器件的工藝要求操作設備圖

六、長效護航：精細化管理延伸價值鏈條

1. 工藝文件的版本化管理

成熟的SMT貼片加工企業必然擁有完善的PFMEA（過程失效模式及后果分析）數據庫。每次工藝變更都應記錄版本號、修改原因及驗證結果。如更換焊膏供應商時，需對比新舊材料的塌落度、粘著力等指標，并在試產階段收集首件合格率、直通率等數據。歷史數據的積累有助于預測潛在風險，如同類問題重復發生率可下降。

2. 設備的預防性維護體系

制定詳細的TPM（全面生產維護）計劃表，每日開機前執行三點檢：氣壓是否正常、傳送帶張力是否合適、噴嘴是否堵塞。每月進行深度保養，清洗冷凝器濾網、校準伺服馬達編碼器。關鍵部件如貼裝頭軸承每運行一定周期須更換，避免突發停機造成的批量報廢。

3. 人員的階梯式技能培養

操作員需掌握DOE（實驗設計）基礎知識，能夠獨立完成簡單的問題診斷。技術人員應熟練運用Minitab進行SPC（統計過程控制），通過對Cpk值的分析持續改進工藝窗口。工程師團隊則要精通DFMA（面向裝配的設計），在產品設計初期介入，提出可制造性建議。

七、設備精度：貼裝工藝的“心臟”

如果說SMT產線是一條精密運轉的“電子交響樂團”，那么貼片機就是當之無愧的“艏席小提琴手”。2025年的行業數據顯示，貼片機的貼裝精度已從早期的±0.1mm升級至±0.025mm（針對01005元件），重復精度更是穩定在±0.01mm以內——這相當于在一根頭發絲直徑（約0.07mm）的空間里，精準放置兩顆米粒大小的元件。

這種精度背后，是設備硬件的全面升級。以主流高速貼片機為例，其核心部件包括：

1. 視覺定位系統：采用500萬像素工業相機+深度學習算法，可在0.1秒內完成元件識別與坐標校正，即使是異形元件（如QFN、BGA）也能實現“無偏差貼合”；

2. 直線電機與導軌：日本THK或德國力士樂的高精密導軌，配合伺服電機，確保貼裝頭在高速運動（樶高50000cph）中仍能保持亞微米級穩定性；

3. 壓電陶瓷吸嘴：針對不同材質（陶瓷、塑料、金屬）的元件，吸嘴可自適應調整真空度與接觸壓力，避免“虛焊”或“壓傷”問題。

但設備精度并非孤立存在。以鋼網開孔設計為例，若鋼網厚度選擇不當（如01005元件鋼網厚度應控制在0.08-0.12mm），或開孔形狀未做“防橋接”優化（如橢圓孔替代方形孔），即使貼片機精度再高，也可能因錫膏量不均導致短路或虛焊。2024年某消費電子廠的教訓就印證了這一點：因鋼網開孔過深，一批0201電容貼裝后出現錫膏溢出，樶終導致5%的產品返工，直接損失超佰萬元。
