smt加工半導體封裝設備有哪些種類？

SMT加工的精密化依賴半導體封裝設備的多環節支撐，核心種類可按工藝流程劃分。晶圓后道有減薄機、劃片機，前者將晶圓減至幾十微米適配超薄基板，后者實現芯片精準分割；貼裝環節靠固晶機與倒裝鍵合設備，保障芯片±1μm內定位；互連與保護則需焊線機、塑封機，最后經測試分選機篩選合格器件，這些設備共同為SMT加工的高密度集成筑牢基礎，那么smt加工半導體封裝設備有哪些種類呢？

一、晶圓后道處理設備：封裝前的精度奠基

晶圓從制造端輸出后，需經過一系列精密處理才能進入封裝環節，這一階段的設備主要解決晶圓減薄、分割及表面清潔問題，為后續芯片與基板的高效連接創造條件，其加工精度直接影響SMT加工中元件貼裝的良率。

1）晶圓減薄設備

是實現芯片微型化的首要設備，通過研磨、拋光等多道工序，將原始晶圓厚度從數百微米減薄至幾十微米級別（通常為50-200μm）。其核心工作原理是利用金剛石研磨液與精密磨頭的協同作用，在控制壓力與轉速的前提下逐步去除晶圓背面材料，同時通過在線厚度監測系統確保誤差控制在±1μm以內。這種減薄處理不僅能降低芯片封裝后的整體厚度，適配SMT加工的超薄基板需求，還能改善芯片散熱性能。

當前主流減薄設備已實現全自動上下料與多工藝集成，支持硅、碳化硅等多種晶圓材質，配合化學機械拋光（CMP）模塊可將晶圓表面粗糙度控制在納米級，有效避免后續切割過程中的芯片崩裂問題。在SMT加工高度集成的消費電子領域，采用減薄工藝的芯片，使智能手機主板元件密度提升3倍以上，為全面屏、輕量化設計提供了可能。

2）晶圓切割/劃片機

劃片機是實現晶圓到單顆芯片（Die）分割的關鍵設備，根據切割原理可分為機械刀片切割與激光切割兩大類，其切割精度直接決定芯片的邊緣質量與功能完整性。機械劃片機采用金剛石刀片，通過高速旋轉（轉速可達60000rpm）實現對晶圓切割道的精準裁切，適用于厚度較厚的硅基晶圓，切割寬度可控制在50μm以內；激光劃片機則利用紫外激光的高能量密度特性，通過“開槽-裂片”兩步法完成切割，無機械應力影響，特別適用于氮化鎵、砷化鎵等脆性化合物半導體，以及厚度＜50μm的超薄晶圓。

在SMT加工的精密制造場景中，劃片機的切割良率至關重要——某醫療電子企業的數據顯示，激光劃片機的引入使芯片邊緣缺陷率從0.8%降至0.05%，直接帶動后續SMT加工的貼片良率提升2.3個百分點。先進劃片機已集成3D視覺定位系統，可自動識別晶圓上的 alignment mark（對準標記），實現±2μm的切割定位精度，完鎂適配SMT加工對芯片尺寸一致性的嚴苛要求。

3）晶圓清洗與干燥設備

晶圓在減薄、切割過程中易殘留研磨液、切割碎屑等污染物，若不及時清除會導致后續封裝時出現鍵合失效、封裝體分層等問題，進而影響SMT加工的互連可靠性。晶圓清洗設備主要采用“超聲清洗+化學噴淋+純水漂洗”的復合工藝，通過40kHz高頻超聲波剝離表面微粒，配合檸檬酸、氫氟酸等清洗劑去除金屬雜質與氧化層，最后經氮氣吹干實現無水印干燥。

針對先進封裝的高潔凈度需求，真空干燥箱成為關鍵配套設備。其通過營造-0.1MPa的真空環境與120-150℃的高溫條件，使晶圓表面濕氣沸點降低，實現4小時內濕氣含量從1%降至0.1%以下的高效處理。這種干燥處理能顯著提升芯片與封裝基板的粘接強度，為SMT加工中元件的長期可靠性提供保障，在汽車電子等高溫高濕應用場景中不可或缺。

二、芯片貼裝設備：封裝互連的定位核心

芯片貼裝是將分割后的裸芯片精準固定到封裝基板或引線框架的關鍵工序，其精度直接決定后續電氣連接的可靠性，與SMT加工中的元件貼裝技術形成原理同源、精度互補的發展態勢。

1）固晶機/芯片貼片機

固晶機作為貼裝環節的核心設備，通過“拾取-定位-粘接”三步法實現芯片的高精度安置，根據工藝需求可分為環氧貼片與共晶貼片兩大類型。環氧貼片設備采用點膠系統涂布導電銀膠或絕緣膠，通過真空吸嘴拾取芯片后，以±5μm的定位精度放置于基板指定位置，適用于消費電子等中低功率器件封裝；共晶貼片機則通過金屬合金（金錫、錫銀）的熔融鍵合實現芯片固定，空洞率可控制在3%以下，熱導率較傳統環氧貼片提升5倍，成為5G射頻芯片、IGBT功率器件的核心封裝設備。

國產高偳共晶貼片機已實現技術突破，泰姆瑞精密T8WS系列設備采用多光譜融合視覺系統，達成±0.5μm的重復定位精度，在某砷化鎵芯片項目中使良率從92%提升至99.7%。這種高精度貼裝能力與SMT加工中01005元件貼裝技術形成工藝互補，共同支撐起多芯片模塊（MCM）的高密度集成——在物聯網模組開發板中，二者的協同使30mm×30mm基板內集成WiFi、藍牙芯片及十余種被動元件，體積較傳統方案縮小70%。

2）倒裝芯片鍵合設備

針對倒裝芯片（Flip Chip）封裝需求的倒裝芯片鍵合設備，是實現芯片與基板直接互連的關鍵裝備，其核心優勢在于消除傳統引線鍵合的間距限制，使封裝面積縮小60%以上。該設備通過3D視覺對位系統識別芯片凸點與基板焊盤，以±1μm的對準精度將芯片凸點朝下貼合，再通過回流焊或熱壓鍵合使焊料凸點熔融形成電氣連接。

在SMT加工的高密度場景中，倒裝芯片鍵合技術與底部填充工藝形成完鎂配合：設備完成芯片貼裝后，SMT加工環節通過納米級環氧樹脂填充芯片與基板間隙（高度50-100μm），使焊點抗沖擊能力提升40%。某智能手機AP開發板采用此技術后，在20mm×15mm面積內實現應用處理器與存儲芯片的堆疊集成，為SMT加工的雙面貼裝創造了空間條件。當前先進設備已支持10×10mm大尺寸芯片的共晶鍵合，配合甲酸氣氛還原技術，可有效解決第三代半導體SiC芯片的氧化層去除難題。

三、電氣互連設備：信號傳輸的可靠保障

電氣互連是半導體封裝的核心功能，通過導線或焊點建立芯片與外界的信號通道，其連接質量直接影響SMT加工后終端產品的信號完整性。這類設備主要包括引線鍵合設備與焊球植球設備，分別對應傳統封裝與先進封裝的互連需求。

1）引線鍵合設備（焊線機）

引線鍵合設備通過極細金屬線（金線、銅線、鋁線）實現芯片焊盤與引線框架/基板的電氣連接，是當前最主流的互連設備，根據鍵合方式可分為金絲球焊與楔形焊兩大類。金絲球焊設備利用電火花將金線頂端熔化成球，通過壓力與超聲波能量實現球與焊盤的冶金結合，再拉出線弧連接至引腳，適用于信號傳輸要求高的消費電子芯片，鍵合速度可達3000線/秒；楔形焊設備則采用扁平焊嘴將鋁線或銅線直接壓接在焊盤上，機械強度更高，廣泛應用于汽車電子等振動環境嚴苛的場景。

在SMT加工的高頻高速場景中，鍵合線的材質與線徑選擇至關重要：5G基站射頻芯片采用直徑15μm的銅線鍵合，配合焊線機的精準弧線控制，使信號路徑寄生電感降至0.1nH以下，支撐60GHz以上信號的穩定傳輸。國產焊線機已實現關鍵技術突破，支持金線、銅線、合金線等多種材質，在某電源管理芯片封裝項目中，其鍵合良率達到99.8%，為SMT加工后的模塊可靠性奠定基礎。

2）焊球植球設備

隨著BGA、CSP等先進封裝技術的普及，焊球植球設備成為實現高密度I/O互連的核心裝備。該設備通過“焊膏印刷-焊球放置-回流焊接”或“模板植球-熱壓固定”兩種工藝，在晶圓或基板的焊盤上形成均勻的焊球陣列，焊球直徑可小至0.3mm，間距樶低達0.5mm。

焊球植球設備的精度直接影響SMT加工的貼裝質量：某筆記本電腦主板采用BGA封裝芯片，其植球設備的焊球高度一致性誤差控制在±5μm以內，使SMT加工中的回流焊橋連缺陷率從0.3%降至0.05%以下。當前高偳植球設備已集成3D檢測模塊，可實時監測焊球的直徑、高度與共面性，確保每顆焊球的焊接強度達標——經檢測，合格焊球的抗拉強度可達0.15N/mm2以上，能滿足汽車電子-40℃至125℃的溫度循環要求。

四、封裝保護與成型設備：芯片安全的防護屏障

封裝保護設備通過絕緣材料包裹芯片與互連結構，抵御外界環境中的濕氣、雜質與機械沖擊，為SMT加工后的長期可靠運行提供保障。這類設備主要包括塑封成型設備、切割分離設備與表面處理設備，形成從封裝到成型的完整工藝鏈。

1）塑封成型設備

塑封機采用環氧塑封料，對芯片與互連結構進行密封保護，是半導體封裝中應用最廣泛的保護設備。其工作原理是將裝有芯片的引線框架或基板放入精密模具，通過液壓系統施加10-20MPa壓力，將熔融狀態的EMC注入模具型腔，再經175℃高溫固化形成堅硬外殼，整個過程可在60秒內完成。

先進塑封設備具備精準的溫度與壓力控制能力，能有效避免封裝體出現空洞、飛邊等缺陷——某MCU芯片企業采用多腔模塑封機，通過分段加壓技術將封裝空洞率控制在1%以下，使SMT加工后的模塊在鹽霧試驗中無腐蝕失效現象。針對功率半導體的散熱需求，部分設備還支持導熱填料（如氧化鋁、氮化鋁）的均勻注入，使塑封體熱導率提升至3W/m·K以上，配合SMT加工的銅基散熱焊盤，可滿足新能源汽車功率模塊的散熱要求。

2）切割與分離設備

完成塑封后，需要通過切割分離設備將多顆，封裝體的陣列分離為單顆器件，并對引腳進行整形處理，主要包括切筋成型機與激光切割機兩類。切筋成型機適用于引線框架封裝（如QFP、SOP），通過沖切模具切除框架多余料帶，同時將引腳彎折成所需形狀（直插、彎腳），引腳整形精度可達±0.1mm；激光切割機則針對BGA、CSP等基板陣列封裝，利用紫外激光的非接觸切割特性，在不損傷封裝體的前提下實現精準分離，切割邊緣粗糙度＜5μm。

在SMT加工的批量生產中，切割分離設備的效率與精度直接影響產能：某消費電子代工廠采用全自動切筋成型機，實現每小時30000顆QFP器件的處理，配合SMT加工的高速貼片機，使整條產線產能提升40%。設備的自動化程度持續升級，當前主流機型已支持MES系統互聯，可自動記錄每批次的切割參數與整形結果，為SMT加工的質量追溯提供數據支撐。

3）表面處理與打標設備

表面處理設備主要通過電鍍工藝改善封裝體引腳或焊盤的焊接性能與防氧化能力，常見的有鎳鈀金電鍍設備與焊料電鍍設備。鎳鈀金電鍍設備在引腳表面形成3-5μm的鎳層、0.1-0.2μm的鈀層與0.05μm的金層，使引腳可焊性保持12個月以上，完鎂適配SMT加工的長期庫存需求；焊料電鍍設備則在BGA焊盤上沉積錫銀合金層，替代傳統焊球植球工藝，簡化先進封裝流程。

打標設備作為封裝的最后一道工序，通過激光或油墨在封裝體表面打印型號、批號、廠商標識等信息，其中激光打標設備因無耗材、耐久性強成為主流。這類設備采用光纖激光源，打標精度可達0.01mm，能在0.5秒內完成字符清晰打印，且標記可耐受SMT加工的高溫回流焊（260℃）而不脫落。某醫療電子芯片企業通過激光打標實現產品全生命周期追溯，配合SMT加工的條碼掃描系統，使不良品追溯時間從2小時縮短至5分鐘。

五、測試與分選設備：品質管控的終級防線

測試與分選設備是確保封裝器件性能達標的關鍵，通過電氣性能檢測與自動化分類，剔除不合格產品，為SMT加工的品質管控提供前置保障。這類設備構成了從晶圓級到成品級的全流程測試體系，主要包括探針臺、測試機與測試分選機。

1）探針臺

探針臺主要用于晶圓級測試（CP），承擔晶圓的輸送、定位與探針接觸任務，配合測試機完成芯片電參數檢測。設備通過真空吸盤固定晶圓，由精密運動平臺實現X/Y/Z三軸定位，定位精度可達±1μm，探針卡上的數百根探針可同時接觸芯片焊盤，實現批量檢測。針對超薄晶圓（厚度＜50μm），探針臺還配備彈性支撐系統，避免晶圓變形導致的探針接觸不良。

在SMT加工的源頭管控中，探針臺的測試數據至關重要：某智能手機芯片廠商通過探針臺篩選出良率95%以上的晶圓進行切割封裝，使后續SMT加工的器件失效風險降低80%。當前先進探針臺已支持300mm大尺寸晶圓測試，配合AI視覺識別系統，可自動補償晶圓翹曲誤差，測試效率提升至每小時20片晶圓。

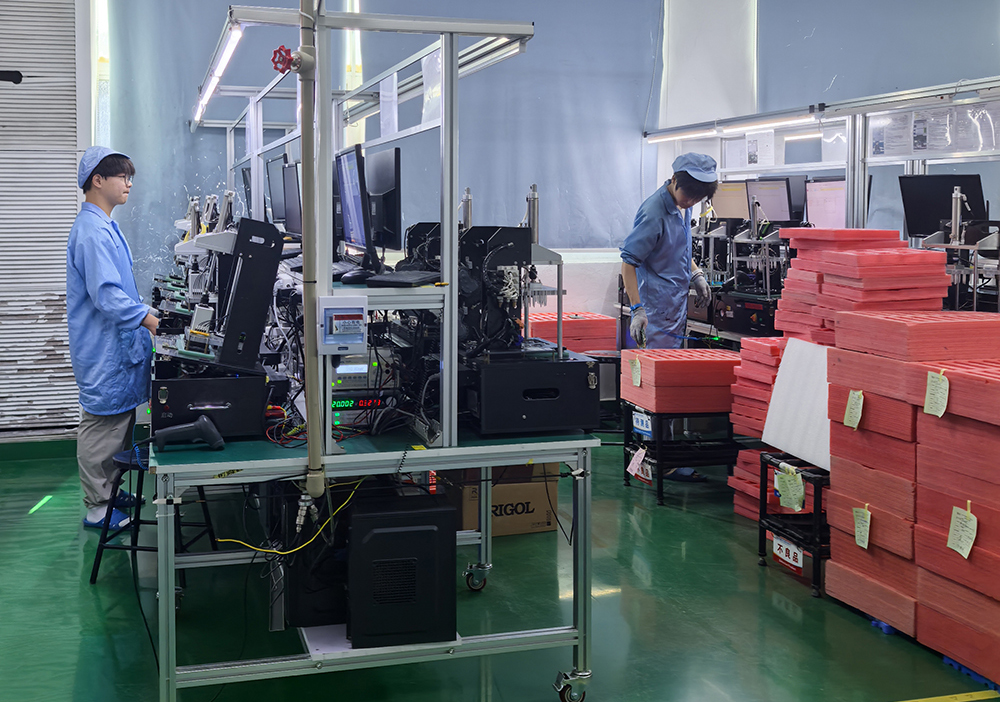

2）半導體測試機

半導體測試機（ATE）是檢測芯片功能與性能的核心儀器，通過向芯片施加模擬工作環境的激勵信號，測量輸出響應以判斷其是否符合設計要求。根據測試對象可分為數字測試機、模擬測試機與射頻測試機：數字測試機可檢測CPU、MCU等邏輯芯片的運算與控制功能，支持1024通道并行測試；射頻測試機則針對5G芯片，可實現6GHz以上頻段的信號分析，測量精度達±0.01dB。

測試機的性能直接決定SMT加工后的產品可靠性：某汽車ADAS芯片采用高偳模擬測試機，在-40℃至125℃的寬溫范圍內進行1000次循環測試，確保芯片在極偳環境下穩定工作，為SMT加工后的車載系統安全提供保障。隨著芯片功能復雜化，測試機正朝著多維度集成方向發展，一臺設備可同時完成功能、時序、功耗等多項測試，測試時間縮短30%以上。

3）測試分選機

測試分選機負責將封裝后的器件自動輸送至測試位置，完成測試后根據結果分類放置，是實現測試自動化的關鍵設備。設備通過振動送料器或機械手取放器件，配合測試座實現電氣連接，測試完成后由分揀機構將器件分為合格、返工、報廢等類別，分選速度可達每小時10000顆。針對不同封裝形式，分選機可更換適配的治具，支持QFP、BGA、CSP等多種器件類型。

在SMT加工的批量生產中，測試分選機的分類精度直接影響成本控制：某電子代工廠采用帶X-Ray檢測的分選機，可同時完成電性能測試與焊點質量檢測，將不合格器件剔除率提升至100%，避免不良品流入SMT加工環節造成物料浪費。現代分選機已實現與SMT加工產線的信息互通，合格器件的測試數據可直接同步至貼裝設備，為元件貼裝參數優化提供依據。

六、輔助與專用設備：封裝流程的高效協同

除核心工藝設備外，輔助設備與專用設備構成了半導體封裝的支撐體系，涵蓋物料傳輸、環境控制、特殊工藝等關鍵環節，其自動化水平直接影響SMT加工的整體生產效率。

1）物料搬運與存儲設備

物料搬運設備負責在不同工序間傳輸晶圓、芯片、基板等物料，主要包括全自動晶圓傳送系統（AMHS）與機器人搬運單元。AMHS通過軌道式無人小車（OHT）在潔凈車間內輸送晶圓盒，實現晶圓從減薄機到劃片機的無縫轉運，定位精度±5mm，輸送速度可達1m/s；機器人搬運單元則采用SCARA機器人或六軸機器人，完成芯片從貼片機到固化設備的短途傳輸，重復定位精度±0.02mm。

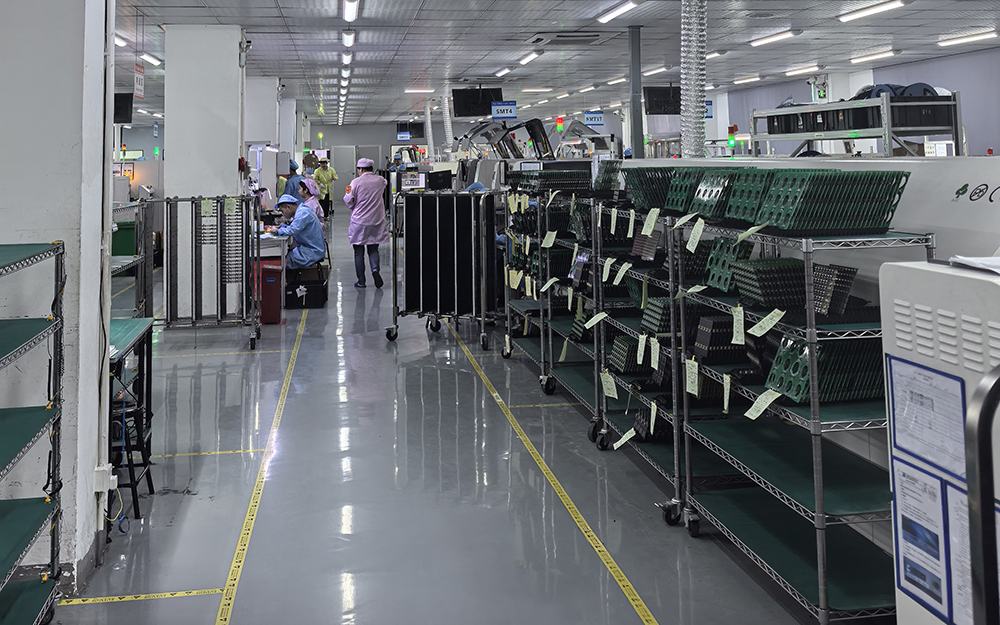

物料存儲設備以真空防潮柜與晶圓存儲架為主，真空防潮柜通過控制濕度（≤10%RH）與氧氣含量（＜1%），防止芯片在存儲過程中吸潮氧化，保障SMT加工時的粘接可靠性；晶圓存儲架則采用防靜電材質，可分層存放25片或50片晶圓，配合條碼識別系統實現物料精準管理。某SMT加工工廠通過物料搬運與存儲設備的自動化升級，將工序間物料等待時間從20分鐘縮短至5分鐘，產線利用率提升15%。

2）高溫真空干燥設備

高溫真空干燥箱憑借高溫與真空環境的協同作用，在封裝材料預處理、過程除濕與可靠性測試中發揮關鍵作用。設備通過加熱系統將溫度升至100-175℃，同時抽真空至-0.08~-0.1MPa，使封裝材料中的濕氣沸點降低，實現高效除濕——某封裝廠對環氧塑封料進行120℃、4小時干燥處理后，材料濕氣含量從1%降至0.1%以下，有效避免封裝體分層問題。

在SMT加工的可靠性保障中，干燥設備的作用尤為突出：醫療植入式芯片在封裝后需經150℃、6小時真空烘烤，去除內部殘余濕氣，確保SMT加工后在人體內長期穩定工作。先進干燥設備已實現可編程控溫與數據追溯，溫度控制精度達±1℃，可存儲1000組工藝參數，滿足不同封裝材料的處理需求。

3）晶圓級封裝專用設備

隨著2.5D/3D IC等先進封裝技術的發展，晶圓級封裝設備成為技術突破的重點，涵蓋涂膠顯影、臨時鍵合/解鍵合、光刻、電鍍等全套設備。涂膠顯影設備在晶圓表面均勻涂布光刻膠，厚度誤差＜5%，為后續圖形化工藝奠定基礎；臨時鍵合設備通過熱固性膠將超薄晶圓與承載基板粘接，解鍵合時采用激光剝離技術，無殘留且不損傷晶圓。

晶圓級封裝設備與SMT加工的三維集成技術形成協同創新：某存儲器企業采用晶圓級封裝設備實現4層芯片堆疊，配合SMT加工的芯片堆疊貼裝技術，使存儲模塊容量密度提升4倍，體積縮小40%。當前國產晶圓級封裝設備已實現突破，部分機型已進入長電科技、通富微電等頭部封測企業的產線，推動先進封裝成本降低20%以上。

半導體封裝設備正朝著高精度、高速度、智能化方向演進，與SMT加工技術形成深度共生。在精度方面，封裝設備的定位精度已從微米級向亞微米級突破，共晶貼片機的重復定位精度達±0.5μm，配合SMT加工的3D視覺對位系統，可實現0.3mm引腳間距器件的可靠封裝與貼裝；在智能化方面，設備通過AI算法優化工藝參數，某焊線機采用深度學習模型預測鍵合缺陷，使不良率降低60%，同時與SMT加工的MES系統互聯，實現全流程數據追溯。

smt加工半導體封裝設備有哪些種類？圍繞SMT加工的可靠性需求，半導體封裝設備主要分三大類。電氣互連類有引線鍵合設備（焊線機）與焊球植球設備，前者用金線/銅線實現信號傳輸，后者為BGA封裝植球；保護成型類含塑封機、激光切割機，完成芯片密封與單顆分離；檢測類則是探針臺與測試機，從晶圓級到成品級把控質量，助力SMT加工降低失效風險。
