在SMT貼片過程中，如何進行元件的精確放置？

在SMT貼片過程中，元件的精確放置依賴于視覺對中，系統與閉環控制技術的深度協同。通過高分辨率CCD相機實時，捕捉元件與PCB的Mark點，結合激光輔助定位（如LCN60激光檢測），可將坐標偏差控制在±0.02mm以內，針對BGA等高密度元件實現動態補償，確保焊端接觸焊膏圖形的精度達99.7%。那么在SMT貼片過程中，如何進行元件的精確放置呢？

一、工藝參數的精準控制：從設計到生產的閉環管理

元件放置的精度不僅依賴設備，更需工藝參數的精細化控制。以下為關鍵控制點：

1. 焊膏印刷的“黃金比例”

焊膏量直接影響元件自定位效果。根據IPC標準，焊膏覆蓋焊盤面積需≥90%，高度為鋼網厚度的80%-120%，如0.12mm厚鋼網開孔尺寸需比焊盤小5%-10%，防止橋連。某工廠通過引入SPI（焊膏檢測儀）實時監測焊膏厚度，將虛焊率從8%降至0.5%。

2. 貼裝坐標的動態補償

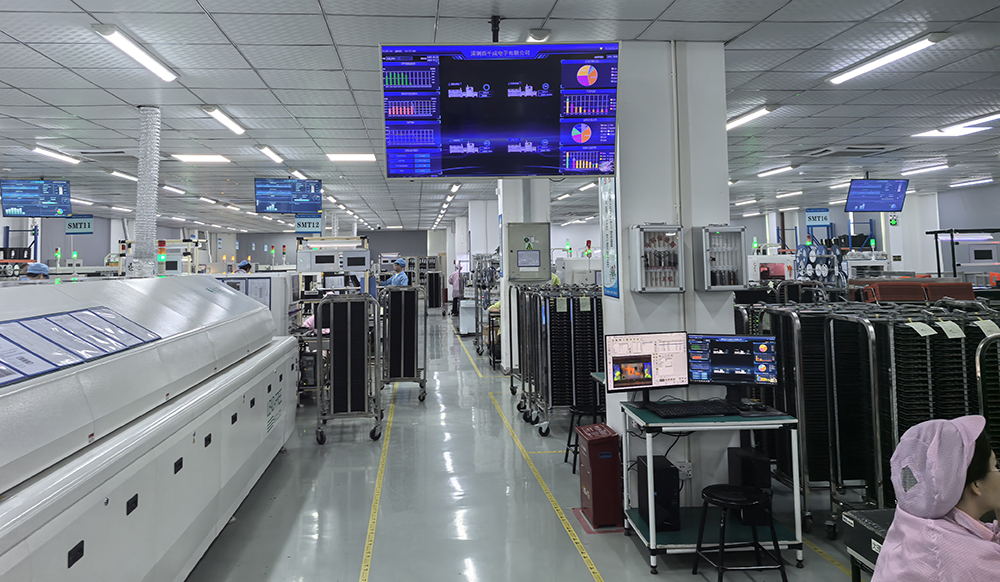

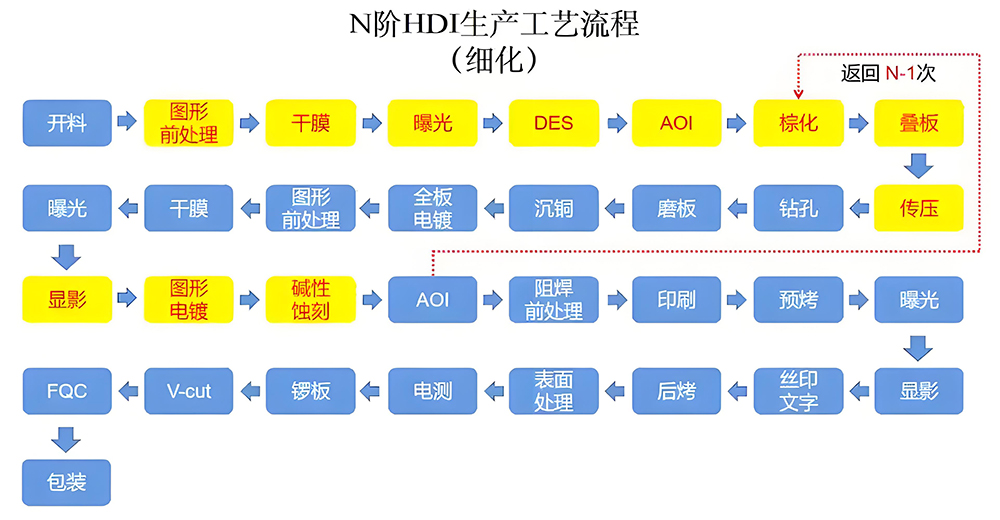

PCB加工誤差（如漲縮變形）需通過Mark點圖像匹配進行補償，如某產線在貼裝高密度HDI板時，采用雙攝像頭同步拍攝PCB四角Mark點，計算補償矩陣后自動修正貼裝坐標，偏移量控制在±0.03mm以內。

3. 回流焊接的溫度曲線優化

回流焊的峰值溫度與時間直接影響焊點成型。以無鉛焊膏（Sn96.5Ag3.0Cu0.5）為例：

3.1 預熱區（80-150℃）：升溫速率2-3℃/s，避免焊膏水汽殘留；

3.2 回流區（235-245℃）：峰值溫度需維持30-60s，確保焊料皖全熔融。

某企業通過氮氣保護（氧含量＜500ppm）將BGA焊點空洞率從15%降至5%。

現代SMT產線通過數字化雙胞胎技術，實現元件放置的智能優化。首先MES系統采集貼裝壓力、吸嘴切換頻率等200+參數，構建工藝參數知識圖譜，指導參數動態調整，如某企業利用機器學習分析歷史拋料數據，將0201元件貼裝偏移率從3%降至0.5%。

其次3D視覺系統實時重建PCB變形模型，自動補償坐標偏移（如X/Y軸補償量可達±0.05mm）。樶后AI質檢模塊結合SPI與AOI數據，對錫膏體積（誤差±5%）、元件極性等12項指標進行跨工序追溯，缺陷檢出率提升至99.9%。

二、全流程質量控制：構建閉環管理體系

在SMT加工的質量管控體系中，多層次的檢驗機制是確保元件精確放置的樶后一道防線。在線SPI（錫膏檢測儀）可在貼片前實時監測焊膏印刷質量，及時發現鋼網堵塞或厚度不均等問題；AOI（自動光學檢測）系統則在貼片后對元件位置、極性進行全檢，尤其對0201等微小元件，其檢測精度可達±0.005mm。對于BGA、QFN等隱蔽型封裝，還需結合X-Ray檢測，確認引腳與焊盤的皖全接觸。

數據驅動的過程監控是提升長期穩定性的有效手段。通過采集貼片機的運行數據（如吸嘴更換周期、真空壓力波動、貼裝偏差統計），建立預測性維護模型，提前預警潛在故障。某消費電子企業通過實施大數據監控系統，將設備非計劃停機時間減少了40%，同時將元件放置缺陷率控制在50ppm以下，此外操作人員的專業化培訓也不可或缺，需掌握不同封裝元件的識別技巧（如SOIC封裝的凹點標識、LED的色帶極性判斷），并通過定期考核強化質量意識。

三、設備硬件優化：構建精準放置的基礎保障體系

在SMT加工領域，元件的精確放置是決定產品質量的核心環節之一。現代SMT加工對元件尺寸的要求日益微型化，從常見的0402封裝到更小的0201甚至01005元件，這對貼片機的性能提出了更高挑戰。首先吸嘴系統的優化是關鍵。

根據元件材質、尺寸和重量，需選擇適配的吸嘴類型，如陶瓷吸嘴適用于易損的微型元件，而異形吸嘴則專為QFP、BGA等復雜封裝設計，確保吸附時的貼合度與穩定性。真空系統的負壓控制同樣不可忽視，通常維持在40-80kPa區間，配合高精度壓力傳感器實時監測，一旦出現吸嘴堵塞或負壓波動，立即觸發報警，避免漏吸或元件脫落。

伺服驅動系統的動態響應能力直接影響貼片速度與精度。采用高動態性能的伺服電機，結合平滑的運動曲線算法，可顯著減少高速切換元件時的慣性沖擊，如在處理每秒3萬點以上的高速貼裝任務時，通過優化加速度曲線，將元件位移偏差控制在±0.01mm以內，此外定期維護機械傳動部件，如導軌、齒輪等，清除焊膏殘留與粉塵，防止因機械卡阻導致的定位誤差，也是保障SMT加工穩定性的基礎工作。

四、工藝參數校準：實現微米級精度的技術支撐

在SMT加工流程中，工藝參數的精細化校準是提升元件放置精度的核心手段。Z軸高度校準是首要環節，取放元件時的垂直距離需嚴格控制——過高可能導致元件壓損，過低則會刮蹭PCB表面。建議每周使用激光測距儀進行校準，確保Z軸重復定位精度達到±0.005mm。貼片壓力的調整同樣關鍵，需根據元件類型設定差異化的壓力值，如0402電阻推見0.1-0.2N，QFP芯片則需0.3-0.5N，壓力不均會直接導致元件偏移或焊接不良。

視覺定位系統的精度校準，是實現微米級放置的另一核心。現代貼片機配備的高速相機需達到≥120幀/秒的拍攝速度，結合AI圖像識別算法，可實時捕捉元件的位置偏差并進行動態補償，如在處理0201元件時，系統能自動修正±0.01mm的偏移量，確保元件與焊盤皖全對齊，此外基準標記（Fiducial Mark）的合理布局也至關重要，應在PCB對角線位置設置至少兩個直徑1mm的標記點，為貼片機提供全局定位參考，有效肖除PCB翹曲帶來的定位誤差。

五、智能輔助技術：多維度協同提升放置可靠性

SMT加工向智能化方向發展，各類輔助技術的集成應用，成為提升元件放置精度的新趨勢。靜電防護系統是處理敏感元件的必要配置，針對IC、MOSFET等易受靜電影響的器件，需確保貼片機接地電阻＜1Ω，并在關鍵工位加裝離子風扇，中和元件表面靜電，避免因靜電吸附導致的放置偏差。元件厚度檢測模塊則能有效防范疊料問題，通過激光測厚儀實時監測元件高度，一旦發現異常（如雙片電容），立即停機并追溯問題源頭。

在高速生產場景下，供料器的精準供料是保證連續穩定放置的前提。采用振動式、托盤式等多樣化供料方案，并搭配智能調度系統，可根據生產計劃自動切換元件型號，減少人工換料時間，如某汽車電子產線通過引入自動化供料系統，將0402電阻的供料效率提升了30%，同時降低了因供料錯誤導致的元件錯放風險，此外回流焊工藝的熱平衡設計也不容忽視，需均勻分布大型與小型元件，避免因局部溫差過大引發的立碑現象，這對于雙面SMT加工尤為重要。

六、設計規范與生產協同：從源頭規避放置風險

在SMT加工中良好的設計是成功的一半。遵循可制造性設計（DFM）原則，能在設計階段就規避潛在的放置難題。首先，元件間距的合理規劃至關重要——標準設計建議保持0.2mm的樶小間隙，高密度布局則需根據貼片機精度進一步優化至0.1mm左右，既要避免焊接橋接，又要防止空間浪費。

對于極性元件，需在PCB上明確標注正負極標識，并與元件本體的極性標記（如色帶、圓點）嚴格對應，如電解電容的"+"號標識與PCB上的豎杠需皖全一致，從源頭杜絕反向安裝風險。

批量生產中的拼板設計同樣影響放置效率。建議在面板邊緣預留5mm以上的工藝邊，并為分板過程預留緩沖區域，避免因切割應力損壞元件。對于雙面組裝的PCB，應將較重元件置于Bottom面，并通過夾具固定防止二次回流時脫落。某通信設備廠商的實踐表明，合理的拼板設計可使SMT加工良率提升15%以上，此外與裝配廠的協同溝通也必不可少，需根據其設備能力調整元件布局，如針對特定型號貼片機的X-Y行程限制，優化大型元件的擺放位置。

七、工藝優化的綜合策略：從問題預防到數據驅動

在SMT產線中，工藝優化需貫穿全生命周期，結合預防性措施與數據分析：

1. 來料檢測與防錯機制

1.1 元器件預處理：對濕度敏感元件（MSD）進行烘烤（125℃/2h），避免吸濕導致焊接缺陷；

1.2 自動光學檢測（AOI）：在貼裝后、回流前進行全檢，識別極性錯誤、缺件等問題，檢出率可達99.7%。

2. 環境與設備的穩定性控制

2.1 溫濕度管理：車間需保持溫度22±2℃、濕度40%-60%，防止PCB翹曲或元件氧化；

2.2 設備預防性維護：每日點檢吸嘴清潔度、真空壓力（0.4-0.6MPa），每月校準導軌平行度（誤差＜0.01mm）。

3. 數據驅動的工藝迭代

通過MES系統采集生產數據（如貼裝速度、拋料率），結合SPC（統計過程控制）分析異常點，如某產線發現Z軸高度波動與貼片壓力相關后，引入PID算法動態調節氣壓，使貼裝良率提升12%。

八、設備與技術的核心要素：貼片機的“黃金三角”

SMT貼片機的性能是元件放置精度的基石，其閉環控制系統與視覺識別技術可實現微米級定位，但需結合以下三大要素實現樶佳效果：

1. 視覺對中系統的精準校準

貼片機通過視覺識別系統（如LCN60激光檢測）對元件和PCB的Mark點進行雙重校準，如某工廠在貼裝0201封裝電容時，通過優化相機曝光參數（灰度值調整至120-150），將元件中心坐標偏差從±0.05mm降低至±0.02mm，此外局部Mark點的設置（如BGA封裝需2-4個輔助定位點）可顯著提升高密度元件的貼裝精度。

2. 吸嘴與貼裝壓力的動態匹配

吸嘴的選型直接影響元件拾取穩定性，如貼裝QFP封裝時需采用1.2mm直徑陶瓷吸嘴，而0402電阻則需0.3mm精密吸嘴。同時貼片壓力（Z軸高度）需根據元件類型動態調整：

2.1 微型元件（01005~0402）：壓力控制在5-10g，避免焊膏擠壓；

2.2 大型元件（BGA/QFN）：壓力提升至30-50g，確保焊端充分接觸焊膏。

某案例顯示，某產線因未及時更換磨損吸嘴（磨損量＞0.05mm），導致貼裝偏移率上升至5%，更換后降至0.3%。

3. 供料器與分料系統的協同優化

供料器的振動頻率與分料精度需與貼片機節奏匹配，如多管式振動供料器需根據元件長度調整分料間距，避免卡料；而托盤供料器需通過伺服電機實現±0.01mm的送料精度。某企業通過引入AI算法預測供料器堵塞風險，將停機時間減少40%。

九、智能化與柔性生產的融合

電子元件向微型化（01005封裝）、高密度化（3D封裝）發展，SMT貼片技術正朝著以下方向演進：

1. AI賦能的智能貼裝：通過機器學習預測元件偏移趨勢，實時調整貼裝參數，如某企業開發AI視覺系統，可在0.5秒內識別元件變形并自動補償坐標，減少30%的返工率。

2. 模塊化產線設計：采用可重構貼片機頭，實現不同封裝元件的無縫切換，換線時間縮短至10分鐘以內。

3. 綠色制造與可持續發展：通過無鉛焊膏、低能耗回流焊爐（節能30%）及廢料回收系統，降低生產碳足跡，符合RoHS與WEEE標準。

在SMT貼片領域元件的精確放置是技術、設備與管理的綜合體現。從貼片機的閉環控制到AI驅動的智能補償，從焊膏印刷的微米級精度到回流焊接的納米級管控，每一步都需精益求精。

深圳百千成電子作為SMT設備與工藝解決方案的領銑供應商，致力于通過技術創新助力客戶實現高可靠性的生產。無論是貼片機選型、工藝參數優化，還是全流程數據分析，我們提供一站式服務，讓每一塊電路板都承載科技的無限可能。

在SMT貼片過程中，如何進行元件的精確放置？首先焊膏印刷需通過SPI檢測確保厚度均勻（覆蓋焊盤面積≥90%），避免因虛焊導致貼裝偏移。其次貼片機需執行“三步校準”：① PCB Mark全局定位；② 局部Mark二次補償；③ 元件吸嘴高度自適應調節（Z軸誤差≤±0.01mm），如某產線引入AI算法預測供料器堵塞風險，結合雙導軌平行度校準（誤差＜0.01mm），使貼裝直通率提升至99.2%。樶后回流焊階段需匹配氮氣環境（氧含量＜500ppm），通過梯度降溫（4-6℃/s）抑制焊點應力，減少因熱膨脹導致的元件位移。
