SMT貼片加工的工藝流程是什么？

SMT貼片加工工藝涵蓋精密制造與智能控制：首道工序為錫膏印刷，采用階梯鋼網適配不同高度焊盤，刮刀壓力控制在8~12N/cm2，速度設定50~150mm/s以確保填充率≥75%。元件貼裝階段依賴六軸聯動貼片機，針對0402微型件采用真空吸嘴與振動飛達供料，貼裝壓力誤差≤±0.1N；而BGA芯片需借助共聚焦傳感器識別中心坐標，角度偏差不超過±0.5°。回流焊接時按JEDEC標準設置四段溫度曲線，峰值溫度達245℃（無鉛工藝），配合氮氣保護降低空洞率至2%以下。那么SMT貼片加工的工藝流程是什么呢？

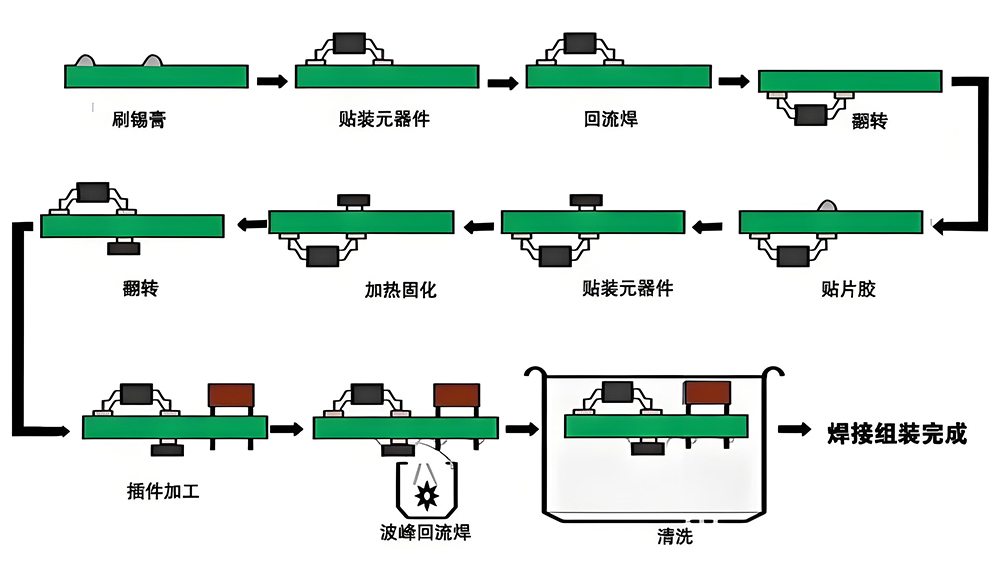

一、SMT 貼片加工核心工藝流程解析

① PCB 板預處理：奠定加工基礎

PCB（Printed Circuit Board，印刷電路板）作為電子元器件的載體，其預處理質量直接影響后續貼片精度。預處理流程包括：

1. 開箱檢驗：核對 PCB 板規格（尺寸、層數、材質）、表面處理工藝（沉金、OSP、噴錫等），檢查是否存在變形、劃傷或氧化問題，如高頻電路常用羅杰斯板材，需特別注意其熱膨脹系數匹配性。

2. 烘烤除濕：針對儲存環境濕度超標的 PCB，需在 120±5℃條件下烘烤 4-8 小時，消除基材吸水導致的爆板風險。此步驟對多層 HDI 板尤為重要，可避免回流焊時出現分層缺陷。

3. 定位基準校準：通過光學定位系統（MARK 點識別）建立 PCB 坐標系，確保貼片機精準定位。MARK 點設計需遵循 IPC-7351 標準，直徑≥1mm，周圍留 3mm 無干擾區域。

② 錫膏印刷：構建電氣連接橋梁

錫膏印刷是 SMT 加工的關鍵工序，直接影響焊點可靠性。其工藝控制要點如下：

1. 鋼網制作：根據 PCB 焊盤設計采用激光切割或電鑄成型，開口比例通常為 1:1（面積比），厚度控制在 0.1-0.15mm（對應 0402 元件）。對于 BGA 芯片，需采用階梯鋼網（Step Stencil）保證不同高度焊盤的錫量一致性。

2. 印刷參數優化：刮刀速度設定為 20-80mm/s，壓力 0.3-0.5kg/cm2，脫模速度 0.1-0.3mm/s，如0603 電阻印刷時，速度過快會導致錫膏擴散，壓力不足則易產生缺錫。

3. 質量檢測：采用 3D 錫膏檢測儀（SPI）測量厚度偏差（±10%）、面積覆蓋率（≥75%），重點監控 QFN 元件底部錫膏填充情況，避免空洞缺陷。

③ 元器件貼裝：高精度自動化作業

貼片環節需實現微米級精度控制，涉及以下關鍵技術：

1. 飛達選型與配置：根據元件類型（被動元件/IC 芯片）選擇電動/氣動飛達，間距誤差≤±0.05mm，如0402 電容貼裝需采用專用小孔徑飛達，防止卡料。

2. 吸嘴系統優化：針對不同元件尺寸配備真空吸嘴（Φ0.2-2.0mm），BGA 芯片采用防靜電陶瓷吸嘴，避免靜電損傷。貼裝壓力控制在 0.1-0.3N，防止壓壞元件。

3. 視覺定位補償：通過飛行拍照系統實時校正元件偏移，X/Y 軸精度可達±25μm，θ 角偏差≤±0.05°。對于異形元件（如連接器），需定制吸嘴并編寫專用貼裝程序。

④ 回流焊接：冶金結合的形成過程

回流焊溫度曲線設置是決定焊點質量的核心因素，需遵循 JEDEC J-STD-020 標準：

1. 預熱區（80-120℃）：以 1-3℃/s 速率升溫，去除助焊劑溶劑，時間控制在 60-120 秒。若升溫過快，可能導致錫膏飛濺。

2. 保溫區（120-150℃）：維持 60-90 秒，使助焊劑活化，均勻加熱 PCB 各部位。此時需監測爐內氧含量，建議控制在 500ppm 以下。

3. 回流區（峰值 210-240℃）：持續時間 30-60 秒，確保錫膏完全熔融。無鉛焊錫（Sn-Ag-Cu）的液相線溫度約 217℃，需比有鉛工藝高 30℃左右。

4. 冷卻區（<100℃）：以 2-4℃/s 速率降溫，形成細密晶粒結構。強制風冷可使焊點結晶更致密，但需避免溫差過大導致 PCB 翹曲。

⑤ AOI 檢測：全流程質量把控

自動光學檢測（AOI）貫穿 SMT 加工全過程，分為三個階段：

1. 錫膏檢測（Post-Print AOI）：識別少印、多印、連錫等問題，分辨率可達 5μm，誤判率<0.5%。

2. 貼裝后檢測（Post-Placement AOI）：檢查元件偏移、反向、缺失，支持 01005 微小元件檢測，通過深度學習算法提升復雜場景識別率。

3. 回流后檢測（Post-Reflow AOI）：檢測虛焊、立碑、橋接等缺陷，結合紅外熱成像技術可發現隱藏焊點問題。數據反饋至貼片機實現閉環控制。

SMT貼片加工的核心流程始于PCB預處理，需清潔板面并定位校準，確保焊盤無氧化且Mark點精準對齊。隨后通過全自動印刷機將錫膏均勻漏印至焊盤，采用激光切割鋼網控制開口精度，配合SPI檢測儀實時監控厚度與覆蓋率。

第三步由高速貼片機完成元件貼裝，依據“從小到大”原則依次放置電阻、電容及IC芯片，利用視覺系統補償位置偏差。最后經回流焊接爐五溫區加熱，使錫膏熔化形成冶金結合，冷卻后通過AOI光學檢測排查虛焊、偏移等缺陷，必要時進行手工返修或X射線透視驗證BGA焊點質量。

二、特殊工藝場景應對策略

① 柔性電路板（FPC）貼裝難點

FPC 因基材柔軟易變形，需采取特殊措施：

1. 載板治具固定：采用磁性載板吸附 FPC，配合真空吸附防止移位。貼裝壓力降至 0.05-0.1N，避免折痕。

2. 低溫焊接工藝：選用 Sn-Bi 低溫錫膏（熔點 138℃），回流峰值溫度控制在 160-180℃，減少熱應力損傷。

3. 局部補強設計：在 FPC 接口處預貼 PI 補強板，提高機械強度，滿足插拔測試要求。

② BGA/CSP 封裝器件貼裝要點

1. X-Ray 對位：采用在線 X-Ray 設備實時監測貼裝位置，精度可達±10μm，確保球柵陣列共面性。

2. 底部填充工藝：回流后注入環氧樹脂填充劑，通過毛細作用填滿芯片與 PCB 間隙，增強抗震性能。固化溫度 150℃，時間 30 分鐘。

3. 超聲振動輔助：在貼裝過程中施加 40kHz 超聲振動，破壞氧化膜，提升焊接潤濕性，尤其適用于無鉛焊料。

三、材料管理：穩定SMT貼片加工質量的前提

1. 元器件管理規范

元器件質量直接影響SMT貼片加工成品率：

1.1 供應商評估與選擇：建立嚴格的供應商審核制度，確保元器件來源可靠

1.2 來料檢驗標準：制定詳細的檢驗標準和抽樣方案，包括外觀檢查、尺寸測量和可焊性測試

1.3 存儲條件控制：敏感元件（如MSD元件）需按規定條件存儲，防止受潮或氧化

2. 錫膏管理與使用規范

錫膏是SMT貼片加工的關鍵材料，其管理要點包括：

2.1 儲存與回溫管理：按規定溫度儲存，使用前充分回溫（通常4小時以上）

2.2 使用時間控制：開蓋后錫膏應在規定時間內使用完畢（通常不超過8小時）

2.3 黏度監測：定期檢測錫膏黏度，確保印刷性能穩定

3. PCB板材處理與保管

PCB質量同樣影響SMT貼片加工結果：

3.1 防潮處理：特別是高TG板材，需防止吸潮導致焊接缺陷

3.2 表面處理保護：如OSP板需注意有效期，避免表面處理層失效

3.3 使用前烘烤：對已吸潮的PCB進行適當烘烤（通常105°C，2.4小時）

四、人員培訓與操作規范：SMT貼片加工效率的人力保障

1. 專業技能培訓體系

高素質的操作人員是高效SMT貼片加工的保障：

1.1 分級培訓制度：根據崗位需求設計不同層次的培訓內容

1.2 理論與實操結合：不僅講解原理，更要注重實際操作能力培養

1.3 定期考核評估：通過考核確保培訓效果，識別需要改進的環節

2. 標準化操作流程(SOP)制定與執行

規范的操作流程可減少人為失誤：

2.1 詳細的操作指導書：每個工序都應有圖文并茂的操作說明

2.2 關鍵參數記錄：要求操作人員按規定記錄重要工藝參數

2.3 變更管理流程：任何工藝變更都需經過評審和批準

3. 多技能人才培養

培養多技能人員可提高生產靈活性：

3.1 崗位輪換制度：讓員工熟悉不同工序的操作，提高應變能力

3.2 異常處理培訓：培養員工識別和處理常見問題的能力

3.3 持續學習機制：鼓勵員工學習新技術和新工藝，保持競爭力

五、質量檢測與過程控制：SMT貼片加工質量的最后防線

1. 全過程檢測策略

在SMT貼片加工中實施全過程質量監控：

1.1 來料檢驗(IQC)：確保所有材料符合質量要求

1.2 過程檢驗(IPQC)：在各關鍵工序設置檢查點，及時發現偏差

1.3 最終檢驗(FQC)：成品進行全面檢測，防止不良品流出

2. 先進檢測技術應用

采用現代化檢測設備提高檢測效率和準確性：

2.1 自動光學檢測(AOI)：快速檢測焊點質量和元件位置

2.2 X射線檢測(X.ray)：檢查BGA等隱藏焊點的質量

2.3 在線測試(ICT)：驗證電路功能和連接性

3. 數據驅動的質量改進

利用質量數據進行持續改進：

3.1 缺陷統計分析：識別主要缺陷類型和發生規律

3.2 過程能力分析：評估各工序的穩定性和能力指數

3.3 糾正預防措施：針對系統性質量問題采取根本性解決方案

通過系統性地優化設備、工藝、材料、人員和檢測五個關鍵環節，企業可以顯著提升SMT貼片加工的效率和質量水平。在實際應用中需根據自身產品特點和生產條件，有針對性地選擇最適合的優化策略，并建立持續改進機制，才能保持競爭優勢。

六、行業發展趨勢與技術創新

① 智能化升級方向

1. 工業物聯網應用：通過MES系統實現設備互聯，實時采集貼片機、回流焊等設備數據，利用AI算法預測維護需求，減少停機時間。

2. 數字孿生技術：構建虛擬產線模型，模擬不同工藝參數組合的效果，縮短新產品導入周期。某企業案例顯示，試產次數由3次降至1次。

3. 協作機器人集成：在異形元件手動貼裝工位引入六軸機械臂，配合AR眼鏡指導操作，效率提升40%，錯誤率下降至0.1%以下。

② 新材料新工藝探索

1. 納米銀燒結技術：替代傳統焊料，導熱系數高達200W/(m·K)，適用于大功率器件封裝。燒結溫度僅需200-250℃，低于傳統回流焊溫度。

2. 嵌入式無源元件：將電阻、電容直接印制在PCB內部，節省貼片工序。采用加成法工藝，線寬/間距可做到<50μm。

3. 生物基助焊劑研發：提取天然植物成分制備環保型助焊劑，殘留物可生物降解，滿足RoHS+REACH雙重認證要求。

七、質量控制體系與常見問題解決

① 關鍵質量指標監控

② 典型缺陷分析與對策

1. 立碑現象：因兩端受熱不均導致元件豎起。解決方案：調整回流焊溫區溫度分布，降低保溫區斜率；優化元件布局，避免相鄰焊盤熱容量差異過大。

2. 錫珠產生：錫膏塌陷或阻焊層破損所致。改進措施：選用合適粒徑錫粉（Type4-5），增大鋼網開口間距；提高PCB阻焊層精度，確保焊盤邊緣清晰。

3. 虛焊問題：表面污染或氧化造成。預防方法：加強PCB前處理清洗（離子污染<1.5μg/cm2）；對BGA器件進行提前烘烤（125℃，24小時）。

SMT貼片加工作為電子制造產業鏈的核心環節，其工藝流程涵蓋PCB預處理、錫膏印刷、元器件貼裝、回流焊接、質量檢測等多個關鍵步驟。每個環節都需嚴格把控工藝參數，結合先進的檢測技術和智能化手段，才能確保產品的高質量與可靠性。

SMT貼片加工的工藝流程是什么？前期實施數字化物料編碼與恒溫車間管控（22±2℃，濕度45%-65%RH），預防靜電損傷與焊膏變質。生產中嚴格執行“三檢制”——SPI檢測印刷質量、貼裝后AOI校驗元件極性、回流后三維掃描識別冷焊問題。對于高頻出現的立碑現象，通過調整保溫區斜率≤2℃/s并縮小相鄰焊盤熱容量差異來改善。最終成品需經歷功能測試與外觀全檢，分板后清洗殘留助焊劑，包裝出貨前加貼防偽標簽，全程可追溯至具體工單與設備參數。
