SMT貼片加工在物聯網設備中的具體應用案例有哪些？

SMT貼片加工在智能家居領域表現突出，如智能門鎖通過0201元件（0.25×0.125mm）精密貼裝與雙視覺對位技術，實現±0.035mm高精度裝配。配合超細粉錫膏與3D SPI檢測，確保錫膏體積偏差≤5%，支撐PCBA加工在高頻次使用場景下的穩定性能，滿足物聯網設備對可靠性的嚴苛要求，那么SMT貼片加工在物聯網設備中的具體應用案例有哪些呢？

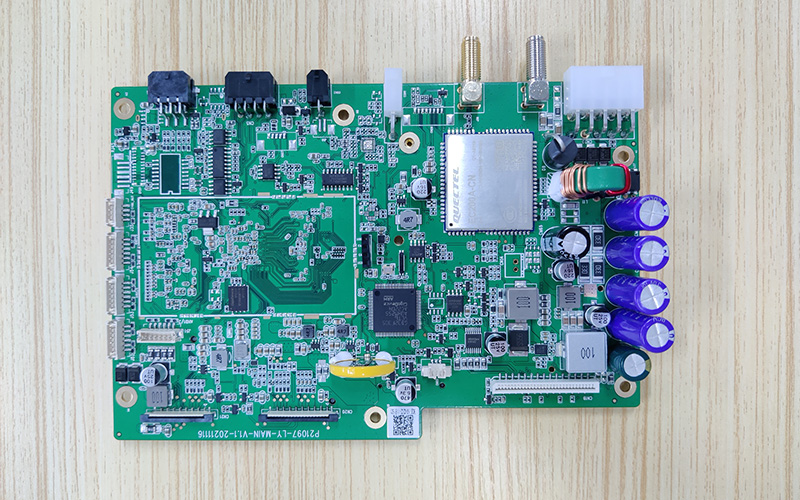

一、智能家居領域應用案例深度解析

智能家居是物聯網技術最貼近消費者生活的領域，其設備形態多樣，對SMT貼片加工的要求各有側重。

1. 智能語音助手/智能音箱：

1.1 設備特點：這類設備集成了多麥克風陣列、高性能應用處理器、音頻編解碼器、大功率音頻放大器以及復雜的無線通信模塊（Wi-Fi/藍牙）。

1.2 SMT與PCBA加工應用：其主板是典型的高密度混合信號板。加工難點在于如何處理大尺寸的屏蔽罩，與內部微小元件（如MEMs麥克風）的共存。PCBA加工流程需要采用階梯鋼網進行錫膏印刷，確保屏蔽罩焊盤和細小引腳同時獲得合適的錫量。在SMT貼片加工環節，需使用高精度視覺貼片機精準貼裝底部有焊球的芯片，并嚴格控制回流焊溫度曲線，防止因板材厚度不均或元件熱容量差異導致的焊接不良。良好的加工質量直接關系到語音喚醒的靈敏度和音質。

2. 智能傳感器（門窗磁、溫濕度、煙霧報警器）：

2.1 設備特點：通常為電池供電，要求超低功耗、小型化和長期免維護。

2.2 SMT與PCBA加工應用：這類設備的PCBA通常采用簡單的雙層板，但元件選擇至關重要。SMT貼片加工會大量使用0402，甚至0201封裝的阻容元件以節省空間，并貼裝集成了低功耗處理器和射頻的SoC（系統級芯片），如TI的CC系列或Nordic的nRF系列。PCBA加工中對電池連接器的焊接可靠性要求極高，需防止虛焊導致設備斷電。同時整個加工過程需保持高度清潔，避免焊后殘留物在潮濕環境下引發漏電，增加功耗。

3. 智能開關與插座：

3.1 設備特點：需要直接接入市電，對電路的安全性和抗干擾能力要求極端嚴格。

3.2 SMT與PCBA加工應用：其PCBA通常分為高壓（電源轉換）和低壓（控制與通信）兩部分。在低壓控制部分，SMT貼片加工負責貼裝繼電器驅動電路和無線模塊。在高壓部分，盡管有些大體積元件（如安規電容、變壓器）可能仍需手工焊接，但更多的電源管理IC、光耦等已采用SMT封裝。整個PCBA加工必須嚴格遵守安規標準，保證足夠的爬電距離和電氣間隙，加工后的板子可能需要涂覆三防漆，以應對開關插座內部可能存在的粉塵和凝露環境。

二、可穿戴與便攜物聯網設備應用案例

這類設備將SMT貼片加工的微型化能力推向了極致。

1. 智能手表/手環：

1.1 設備特點：在極其有限的腕部空間內集成顯示、計算、傳感、通信和電源管理等功能，堪稱微型系統工程。

1.2 SMT與PCBA加工應用：其主板的PCBA加工是消費電子領域最復雜的任務之一。普遍采用任意階HDI板，通過微盲孔、埋孔技術實現多達10層以上的線路互連。SMT貼片加工必須使用尖端設備，以微米級精度貼裝CSP（芯片尺寸封裝）的處理器、ePoP（封裝體疊層）封裝的存儲器，及01005封裝的阻容元件。柔性電路板的SMT貼片加工（用于連接屏幕或傳感器模組）也是關鍵，需要特殊的治具和低溫焊接工藝。良率控制是成本的核心。

2. 智能健康監測設備（如便攜心電圖儀、連續血糖監測儀）：

2.1 設備特點：屬于醫療器械或準醫療器械，對信號的精確度、穩定性和設備可靠性有最高等級的要求。

2.2 SMT與PCBA加工應用：這類設備的模擬前端電路對噪聲極其敏感。在PCBA加工中，除了使用高質量、高精度的阻容元件外，PCB的布局布線設計本身至關重要。SMT貼片加工的工藝穩定性，直接影響了這些精密元件參數的一致性。焊接過程必須杜絕任何可能，引起微小短路或阻抗變化的缺陷。整個生產過程通常在潔凈車間進行，并需要完備的追溯體系，以滿足醫療法規的監管要求。

三、工業物聯網與智慧城市應用案例

此類設備環境苛刻，對可靠性和耐用性的要求遠超消費類產品。

1. 工業傳感器與網關：

1.1 設備特點：部署在工廠、野外等環境，可能面臨寬溫（-40°C ~ 85°C）、高濕、振動、粉塵及電磁干擾等挑戰。

1.2 SMT與PCBA加工應用：其PCBA加工的核心是“加固”。從元件選型開始，就必須選擇工業級或汽車級寬溫器件。在SMT貼片加工中，焊料通常選用可靠性更高的錫銀銅合金，并可能采用底部填充膠工藝對BGA等大型芯片進行加固，以抵抗熱循環應力導致的焊點疲勞。加工完成后，幾乎所有的板子都會經歷一道重要的后工序——三防漆涂覆，在PCBA表面形成一層保護膜，防潮、防霉、防鹽霧。

2. 智能電表/水表：

2.1 設備特點：安裝后預期壽命長達10年以上，且安裝在樓道、井下等不可控環境中，要求極高的長期可靠性和數據準確性。

2.2 SMT與PCBA加工應用：除了上述工業級的加固要求外，智能表計類設備通常有專用的計量芯片，對時鐘電路的穩定性要求極高。在SMT貼片加工時，為晶振、計量芯片等關鍵部件設計，獨立的焊接溫度曲線和屏蔽措施非常重要。PCBA加工的測試環節也極其嚴格，需要進行全功能的老化測試，確保每一塊出廠的產品，都能在極端環境下穩定工作數十年。

3. 車聯網終端：

3.1 設備特點：需要滿足汽車電子的零缺陷質量，標準和AEC-Q100等可靠性認證，同時適應車輛內部的劇烈振動和溫度變化。

3.2 SMT與PCBA加工應用：車規級的PCBA加工代表了電子制造的最高標準之一。工廠必須通過IATF 16949質量管理體系認證。SMT貼片加工的每一個環節都有嚴苛的SPC（統計過程控制）監控，物料追溯必須精確到每個批次的每個元件。會廣泛應用AOI（自動光學檢測）、X-Ray檢測（用于查看BGA焊點內部）和飛針測試等多種檢測手段，確保接近100%的良率。對焊接空洞率等指標有明確的上限規定。

四、農業物聯網與特種環境應用案例

這類應用進一步拓展了SMT貼片加工技術的適應邊界。

1. 農業環境監測傳感器：

1.1 設備特點：長期暴露于戶外，承受日曬雨淋、高濕和化學肥料蒸汽的腐蝕。

1.2 SMT與PCBA加工應用：在完成標準的SMT貼片加工和PCBA加工后，防護處理是關鍵。通常會采用厚度更高的三防漆，或者針對金屬觸點部分進行額外的鍍金處理以提高耐腐蝕性。設備的封裝外殼設計需要與PCBA的防護等級相匹配，共同達到IP67甚至更高的防護標準，確保內部電子系統的長期存活。

2. 資產追蹤標簽：

2.1 設備特點：通常使用低功耗廣域網技術，尺寸小巧，附著于物流托盤、集裝箱甚至牲畜身上，對成本和抗沖擊性有雙重需求。

2.2 SMT與PCBA加工應用：為了極致降低成本，可能采用低成本材料的PCB和標準商業級元件。但SMT貼片加工的工藝控制不能放松，特別是對設備中唯一的“貴重”部件——射頻芯片的焊接必須保證良好。結構設計上，可能會將PCBA加工的用硅膠等方式直接固定在外殼內，避免元器件因摔落而脫焊。

五、醫療物聯網：高可靠性要求的精密制造范式

在醫療電子領域，某可穿戴健康監測設備的PCBA加工采用電源管理芯片與MCU的協同設計，將待機功耗降至3μA。通過AOI、X-ray檢測焊點質量，結合溫度循環試驗（1000次循環）確保焊點失效率＜5ppm。某智能醫療終端集成硬件安全模塊（HSM），實現AES-256加密運算，使數據傳輸抗攻擊能力提升3個數量級。

針對植入式醫療設備，某項目采用SnAgCu系焊料的無鉛化工藝，通過優化回流焊接窗口，將焊接空洞率控制在3%以內。采用SEM/EDS分析界面金屬化合物形態，結合染色與滲透試驗定位微小裂紋，建立三級檢測體系（在線AOI、X-ray、ICT）使缺陷攔截率達到99.9%。某遠程醫療監護終端的PCBA加工中，通過將LTE天線與GPS天線呈90°交叉布置，使輻射效率提升2.3dB，確保數據傳輸穩定性。

選擇具備深厚工藝積累、嚴格質量體系和前瞻技術能力的SMT貼片加工與PCBA加工服務伙伴，將成為物聯網產品開發者贏得市場競爭的關鍵一步。

六、物聯網設備對電子制造工藝的核心要求與SMT的價值

物聯網設備種類繁多，形態各異，但它們對內部的電子制造工藝存在一些普遍的、嚴格的要求，這直接決定了SMT貼片加工與PCBA加工成為不可或缺的選擇。

1. 微型化與高密度集成：大多數物聯網設備，尤其是消費類和移動類設備，對外觀尺寸和內部空間有極致追求。這要求電路板必須在更小的面積上，集成更多的功能，實現更高的連接密度。SMT貼片加工允許電子元器件，以表面貼裝的形式緊密排列在PCB兩面，相比傳統的穿孔安裝技術，能大幅減少空間占用，是實現設備微型化的首要技術前提。

2. 高性能與信號完整性：物聯網設備需要實時處理傳感器數據、運行通信協議（如Wi-Fi， BLE， LoRa， NB-IoT）并可能進行本地邊緣計算。這意味著高速數字信號、高頻射頻信號和微弱模擬信號，可能共存于同一塊板上。SMT貼片加工的自動化高精度貼裝，確保了細小間距的BGA（球柵陣列）、QFN（方形扁平無引腳）等先進封裝芯片被準確焊接，保證了電氣連接的可靠性。精密的PCBA加工流程（如嚴格的錫膏印刷控制、氮氣保護回流焊）能有效減少虛焊、短路，確保高速信號傳輸?shù)耐暾浴?/span>

3. 低功耗與高可靠性：許多物聯網設備部署在無人值守或電池供電的環境中，要求極低的待機和工作功耗，同時必須能在各種環境（溫濕度變化、振動等）下穩定工作數年。SMT貼片加工所使用的無源元件（如精密電阻、電容）和低功耗芯片本身是硬件節能的基礎。更重要的是，整個PCBA加工過程的工藝控制——如焊接點的形態、焊料的均勻性、無鉛工藝的應用——直接決定了電路板長期工作的電氣穩定性和機械可靠性，是設備壽命的根本保障。

4. 可制造性與成本控制：物聯網設備往往需要大規模生產以降低成本。SMT貼片加工是高度自動化的流水線作業，從錫膏印刷、元件貼放到回流焊接，均由精密設備完成，確保了生產效率和產品的一致性，使大規模、高質量的PCBA加工成為可能，從而攤薄單個設備的制造成本。

從精巧入微的智能穿戴設備，到堅固可靠的工業傳感終端，從千家萬戶的智能家居核心到構建智慧城市的神經末梢，每一類物聯網設備的成功落地與穩定運行，都深度依賴于高水準、定制化的SMT貼片加工與PCBA加工技術。這些應用案例清晰地表明，現代SMT貼片加工已遠非簡單的元件組裝，而是融合了精密機械、材料科學、熱力學和電子工程的前沿綜合學科，是連接創新芯片設計與最終可靠硬件產品的橋梁。

SMT貼片加工在物聯網設備中的具體應用案例有哪些？如某智慧工廠通過實時采集貼片機參數與AOI檢測數據，結合爐溫曲線仿真調整回流焊參數，將細間距元件（0.35mm pitch）的印刷合格率提升至99.2%，同時降低40%試錯成本，體現PCBA加工在工業級應用中的高效與精準。
