SMT超大尺寸貼片加工工藝優勢與行業應用指南

SMT超大尺寸貼片加工，是應對高端電子設備制造需求的關鍵工藝，它突破了傳統貼裝產線的尺寸限制，通過對長邊超500mm的大型PCB板進行高精度、高效率的組件貼裝與焊接，實現了整板功能的高度集成。這項技術不僅能減少模塊間連接、提升信號完整性，更能顯著優化整體結構，是驅動工業控制、醫療影像及大屏顯示等領域產品創新的核心技術，對提升最終產品的可靠性與性能至關重要，本文是SMT超大尺寸貼片加工工藝優勢與行業的應用指南

一、超大尺寸SMT加工的工藝特點

1. 區別于常規SMT的關鍵技術

超大尺寸加工需突破以下技術瓶頸：

1.1 多軌道動態校準系統：采用視覺定位與激光測距復合技術，補償大板翹曲導致的貼裝偏差（精度可達±25μm）

1.2 分段式回流焊設計：通過獨立溫區控制，避免大尺寸PCB因熱膨脹系數差異引發的焊接缺陷

1.3 分布式貼裝頭架構：如雙頭異步貼裝系統可提升30%以上生產效率

2. 核心設備選型標準

3. 與常規PCBA加工的對比優勢

3.1 集成度提升：單板可整合多個功能模塊，減少接插件使用（如車載中控板可減少15%連接線）

3.2 成本優化：相比多板拼接方案，物料成本降低8-12%

SMT超大尺寸貼片加工作為高端PCBA加工的重要分支，通過創新的設備架構與工藝控制手段，成功解決了大尺寸電子組件的制造難題。企業在實施過程中需重點關注板材選型、熱管理設計和過程監控三大核心環節。

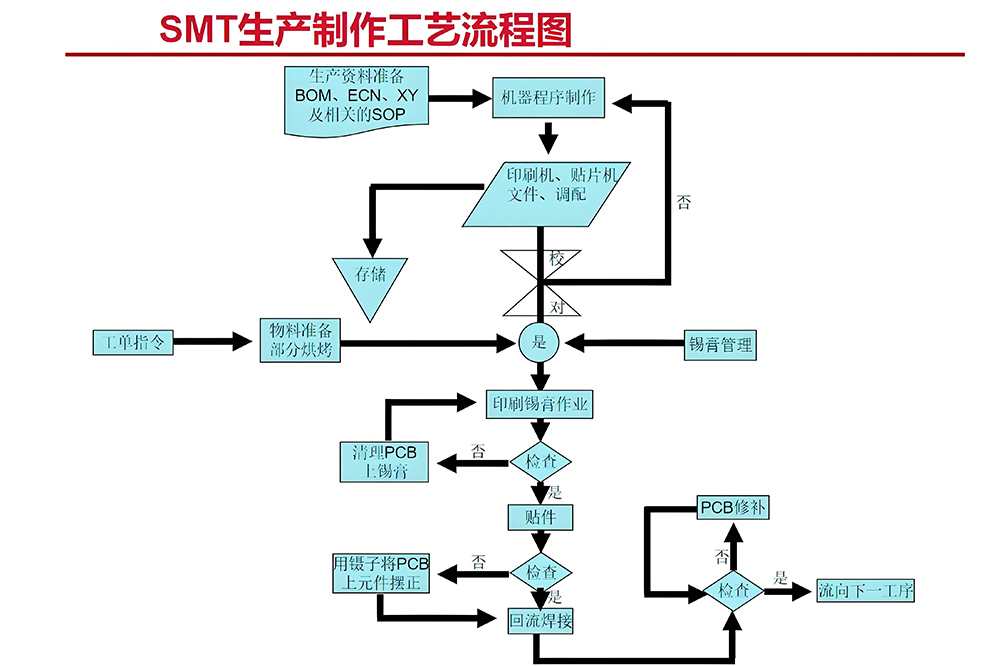

二、精細化工藝流程與關鍵控制點

一次成功的SMT超大尺寸貼片加工，依賴于對每個工藝環節的極致把控。

1. 來料與預處理工程：

1.1 PCB檢驗：除常規的電性能與外觀檢查外，需重點進行平整度測量，記錄初始翹曲數據。

1.2 烘烤除濕：大尺寸PCB和吸濕性強的IC（如QFP）必須進行嚴格的低溫長時間烘烤（如125°C， 4-8小時），防止回流時產生爆板或“ popcorn ”效應。

2. 錫膏印刷：

2.1 錫膏選擇中高活性的免清洗Type 4或Type 5粉，以獲得更好的印刷成型性和塌落阻抗。

2.2 采用階梯鋼網或局部加厚設計，以滿足大功率元件（如MOSFET）的錫量需求與精密芯片（如0.4mm pitch BGA）的防橋連要求。

3. 精密元件貼裝：

3.1 貼裝順序遵循“先高后低，先大后小，先密后疏”原則。對于超重元件（>30g），需評估點膠加固的必要性。

3.2 異形元件與連接器需制作專用吸嘴或夾具，并調試最優的貼裝壓力與速度。

4. 回流焊接：

4.1 嚴格控制升溫速率（通常1.0-2.0°C/s），在預熱區給予充分時間使板卡整體均溫。

4.2 針對無鉛工藝（峰值溫度約235-245°C），液相線以上時間（TAL）需精確控制，在確保焊點質量的同時，盡量減少對PCB和元件的熱應力沖擊。

5. 檢測與測試：

5.1 在線檢測（AOI）：配置大尺寸、高分辨率3D AOI，對焊點進行全檢。算法需能適應因板卡輕微變形帶來的圖像差異。

5.2 X-Ray檢測：針對底部陣列元件（BGA、LGA、QFN）的隱藏焊點，X-Ray設備需具備傾斜觀測和斷面掃描功能，以檢測空洞、橋連和潤濕不良。

5.3 功能測試（FCT）與邊界掃描（JTAG）：在PCBA加工的最后階段，必須開發與之匹配的大型測試治具，實現電源、信號和系統的全面驗證。

三、五大行業應用場景

1. 工業控制系統

1.1典型產品：PLC控制主板、HMI人機界面

1.2 技術要點：需通過3D SPI檢測確保BGA器件，在振動環境下的焊接可靠性

2. 醫療影像設備，案例數據：CT掃描儀主控板（板尺寸580×420mm）采用分段回流焊后，虛焊率從1.2%降至0.3%

3. 新能源領域：光伏逆變器功率模塊采用超大尺寸加工后，散熱性能提升20%

4. 軌道交通：滿足EN50155標準，針對振動環境特別優化焊點形態

5. 商用顯示設備：86英寸LED拼接屏驅動板實現≤0.1mm的拼縫精度

SMT超大尺寸貼片加工通常指，針對長度或?qū)挾瘸^460mm（18英寸）的PCB板進行的表面貼裝工藝。這類加工廣泛應用于高端服務器、大型通信設備、工業控制主機板、新能源功率模塊及大型顯示屏驅動板等領域。體可靠性，是高端PCBA加工能力的標志。

四、核心技術難點與突破路徑

超大尺寸板卡的加工貫穿設計、制造與測試全流程，主要難點集中于以下幾個方面：

1. PCB板變形與應力控制：大尺寸板材在回流焊高溫下更易發生翹曲，變形量可能超出貼裝精度公差。解決方案包括：

1.1 材料優選：采用高Tg（玻璃化轉變溫度）材料、對稱疊層設計的覆銅板，或在核心層使用金屬基板。

1.2 工藝補償：在工程設計階段，根據板材特性與熱曲線模擬數據，進行預變形補償設計。

1.3 治具輔助：使用耐高溫合成石或鋁合金載具（Carrier）在回流過程中提供支撐，并需精確計算載具熱容對工藝窗口的影響。

2. 印刷與貼裝精度全域一致性：大尺寸導致板卡邊緣與中心的定位基準（Fiducial Mark）距離拉遠，對設備的視覺系統、運動系統和校準算法提出挑戰。

2.1 印刷環節：需采用大尺寸、高剛性的不銹鋼網板，并應用多點支撐和分段張力控制技術。全自動光學印刷機（AOI SPI）需具備，大視場掃描與多區域拼圖功能。

2.2 貼裝環節：貼片機需配備超長行程的龍門架或多工作頭協同系統。采用“全局對位+局部校準”策略，即在板卡四角及中心設置多個基準點，貼裝頭在移動到不同區域時進行動態補償，確保全域貼裝精度（如±25μm @ 3 Sigma）的一致性。

3. 回流焊接的熱場均勻性控制：超大板卡在回流爐中易出現橫向與縱向溫差，導致冷焊或元件過熱。

3.1 設備改造：選用寬體多溫區回流爐（通常需12個以上溫區），并配備上下獨立控制的加熱模塊與強力對流風扇。

3.2 工藝優化：必須進行爐溫跟蹤測試，在板卡的多個關鍵位置（特別是四角和中心）布置熱電偶，繪制實際溫度曲線，優化爐溫設定，確保所有區域的熱量曲線均滿足所有元件（特別是大體積BGA、QFN）的工藝要求。

4. 傳輸與支撐系統：產線需改造以適應超大尺寸板卡的平穩傳輸，避免振動和下垂。這包括加寬的傳送導軌、可編程升降的中央支撐系統以及同步控制系統。

五、SMT貼片加工適配大功率元件的常見誤區澄清

與常規SMT貼片加工相比，超大尺寸加工不僅意味著物理尺寸的擴大，更代表著對整線工藝協調性、設備承載能力、熱變形控制和精度一致性的極限考驗。其核心價值在于實現更高程度的系統集成，減少板間連接器，提升信號完整性和設備整誤區1：大功率元件只能采用插件工藝，SMT貼片加工無法滿足散熱需求

這是行業內最常見的誤區。事實上高導熱PCB基板（如銅基板、陶瓷基板）、高效散熱方案（如底部填充膠、水冷散熱）的應用，SMT貼片加工的散熱能力已大幅提升，完全能夠滿足中大功率元件（甚至數百瓦功率元件）的散熱需求。如前文案例所示，采用AlN陶瓷基板+水冷散熱的SMT貼片加工方案，可將IGBT模塊的結溫控制在100℃以下，散熱效果優于傳統插件工藝。

誤區2：SMT貼片加工的焊點機械強度不足，無法承受大功率元件的重量和振動

這種觀點忽略了底部填充、點膠固定等強化技術的作用。傳統SMT貼片加工僅依賴焊錫層固定元件，機械強度確實有限，但通過底部填充膠填充元件底部縫隙、側面點膠固定、金屬底座螺絲固定等組合方案，可使大功率元件的機械連接強度達到甚至超過插件工藝。如某工業電源企業的測試數據顯示，采用底部填充+點膠固定的SMT貼片加工方案，大功率MOSFET的抗振動能力（10g加速度）較插件工藝提升50%。

誤區3：SMT貼片加工僅適用于小型元件，大型大功率元件無法實現自動化貼裝

這一誤區源于對SMT設備技術升級的不了解。目前重載貼片機的負載能力已達到200g，能夠滿足大多數大型大功率元件（如封裝尺寸60mm×60mm、重量100g以下）的自動貼裝需求，同時貼片機的視覺識別系統和定位精度已大幅提升，即使是特殊封裝的大型功率元件，也能實現精準貼裝。對于極少數重量超過200g的定制化功率模塊，可采用“人工輔助貼裝+自動化焊接”的混合工藝，兼顧生產效率和可靠性。

誤區4：SMT貼片加工的焊接可靠性低于插件工藝，易出現虛焊、焊點開裂

焊接可靠性的關鍵在于工藝設計和參數優化，而非工藝本身。SMT貼片加工通過精準控制焊膏印刷量、貼裝壓力、回流焊溫度曲線，結合AOI、X-Ray檢測技術，可實現焊點缺陷率低于0.5%，可靠性高于傳統插件工藝（人工操作易導致虛焊、假焊）。此外底部填充膠的應用可有效吸收熱應力，減少焊點開裂風險，進一步提升焊接可靠性。

六、生產過程中的七大質量控制節點

1. 來料檢驗階段

1.1 重點檢測PCB平整度（翹曲度≤0.75%）

1.2 元器件耐溫特性測試（需承受260℃×10s）

2. 鋼網設計規范， 厚度選擇：0.1mm（常規元件）與0.15mm（大功率器件）階梯式設計

3. 貼裝工藝窗口

3.1 0402以下小元件：速度≤80%最大理論CPH

3.2 大型IC：需開啟真空吸附防偏移功能

4. 焊接參數優化，推薦溫度曲線：

4.1 預熱區：1.5-3℃/s升至150-180℃

4.2 回流區：峰值245-250℃維持45-60s

5. AOI檢測策略：大尺寸板需采用"棋盤式分區掃描"，單區檢測時間控制在8s內

6. 功能測試方案： 開發模塊化測試治具，支持并行檢測

7. 可靠性驗證：執行IST（Interconnect Stress Test）測試500次循環

七、專用設備生態系統與產線規劃

構建超大尺寸SMT產線是一項系統工程，關鍵設備選型決定產能與品質上限。

1. 貼片機：需選擇工作面積可覆蓋板卡尺寸的機型，如ASM的SIPLACE TX系列、FUJI的NXT-III系列寬體型等。關注其重復精度、最大負載和Multi-Star對齊相機系統的性能。

2. 回流焊爐：品牌如HELLER、REHM、BTU的寬體爐型是主流選擇。重點關注其溫區數量、加熱長度、冷卻效率和氮氣消耗量（若采用氮氣工藝）。

3. 傳輸與軟件系統：產線MES（制造執行系統）需支持“大板-小板”的混編生產，并能管理載具ID，實現工藝參數與載具的綁定追溯。

八、質量管控體系與行業標準

超越常規的品控是SMT超大尺寸貼片加工成功的基石。企業應建立基于數據驅動的管控體系：

1. 統計過程控制（SPC）：對錫膏厚度、貼裝精度、爐溫曲線等關鍵參數進行實時監控與分析，預測并預防偏差。

2. 失效模式與影響分析（FMEA）：預先對可能發生的開焊、移位、元件損壞等失效模式進行評估，并在工藝中設置防錯措施。

3. 標準遵循：除了通用的IPC-A-610（電子組裝可接受性標準）和J-STD-001（焊接電氣和電子組件要求）外，需特別關注IPC-6012對剛性PCB資格與性能的規范，以及客戶特定的可靠性測試要求（如溫循、振動、跌落測試）。

SMT超大尺寸貼片加工絕非簡單地將設備等比例放大，而是一項融合了材料科學、精密機械、熱力學管理與數字化質量控制的系統性工程，它代表了現代SMT貼片加工技術的巔峰水平，是滿足高端電子設備高集成、高可靠需求的關鍵使能環節。成功的實踐要求企業不僅投資于尖端設備，更需構建深厚的工藝知識庫和嚴謹?shù)墓こ袒芾眢w系，從而在復雜的PCBA加工市場中占據技術制高點，贏得持續競爭力。

SMT超大尺寸貼片加工工藝優勢與行業應用指南，選擇專業的SMT超大尺寸貼片加工服務，能為企業帶來顯著的制造優勢。它通過整合優化從板材選型、階梯鋼網設計到分布式視覺對位的全流程，有效克服了板材翹曲、熱應力不均等共性挑戰，從而保障了焊接良率與長期可靠性。這不僅縮短了產品開發周期，更通過提升單板集成度降低了后續組裝復雜度與整體成本，是企業在高端電子制造領域構筑核心競爭力的關鍵一環。
