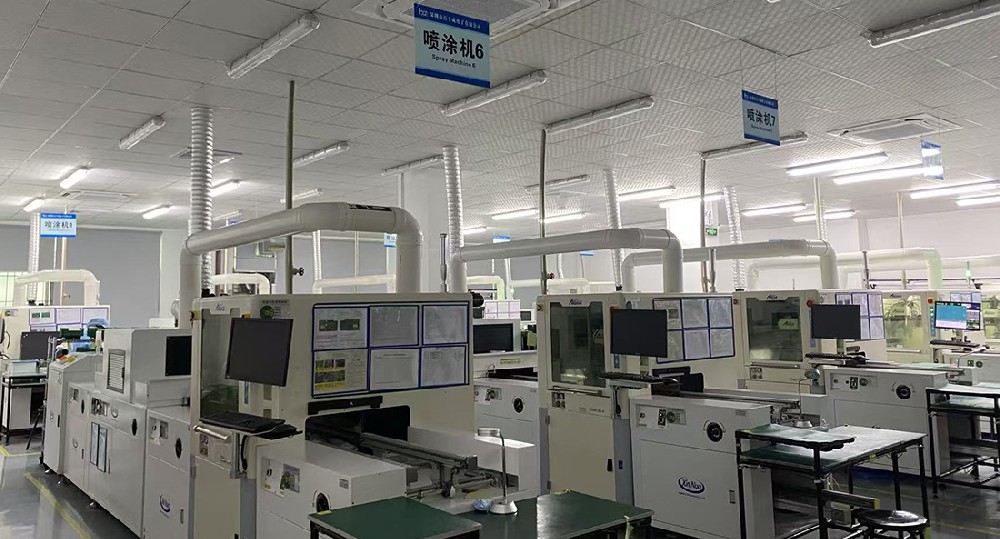

SMT貼片加工erp系統:智能制造時代的生產管理解決方案
SMT貼片加工ERP系統集成了生產計劃、物料控制與質量追溯三大核心模塊,為電子制造企業提供了全方位的數字化管理方案。該系統能夠精準管控從元器件入庫到成品出庫的每一個環節,特別在優化PCBA加工流程中,通過SMT貼片加工erp系統:智能制造時代的生產管理解決方案,實現實時數據協同,大幅減少了換線時間與物料損耗。

一、SMT貼片加工的行業痛點與ERP的解決邏輯
1. SMT/PCBA加工的特殊性
1.1 高復雜度:涉及物料種類多(如電阻、電容、IC等),BOM層級深。
1.2 精度要求高:貼片精度達微米級,需實時監控工藝參數。
1.3 訂單碎片化:小批量、多品種趨勢明顯,排產難度大。
2. 傳統管理模式的瓶頸
2.1 人工排產效率低,設備利用率不足60%。
2.2 物料追溯依賴紙質記錄,出錯率高。
2.3 質量數據分散,無法實現SPC(統計過程控制)。
3. ERP系統的核心價值
通過生產計劃智能排程、物料全生命周期追蹤和質量閉環管理,ERP可幫助SMT企業實現:
3.1 生產效率提升20%-30%
3.2 物料損耗降低15%以上
3.3 客戶交貨準時率超95%
二、SMT貼片加工ERP的核心功能模塊
1. 智能化生產計劃管理
1.1 動態排程引擎:基于設備能力、物料庫存、交貨期自動生成最優生產計劃。
1.2 插單模擬:評估緊急訂單對現有計劃的影響,減少停機時間。
2. 精細化物料控制
2.1 貼片元件庫管理:建立封裝規格、替代料關系數據庫。
2.2 缺料預警:實時比對BOM與庫存,提前觸發采購流程。
3. 質量追溯體系
3.1 工藝參數綁定:將鋼網厚度、回流焊溫度等數據與工單關聯。
3.2 AOI檢測集成:自動抓取不良品數據并反饋至ERP分析模塊。
4. 設備與成本管理
4.1 OEE(設備綜合效率)分析:統計設備停機、換線時間損耗。
4.2 成本核算細化:精確到每塊PCBA的物料、人工、能耗成本。

三、突破SMT貼片加工大功率元件應用瓶頸的解決方案
1. 散熱優化方案:材料選擇與結構設計
在材料選擇方面,核心是提升PCB基板的導熱性能。建議優先采用高導熱系數的PCB基板,替代傳統FR-4基板。常見的高導熱PCB基板包括:鋁基板)、銅基板、陶瓷基板。其中鋁基板成本適中、加工工藝成熟,適用于中低功率的大功率元件;銅基板和陶瓷基板導熱性能更優,適用于高功率、高熱密度的元件。
同時焊錫材料的選擇也至關重要。應選用導熱系數高、熔點適宜的焊錫膏,如SAC305(Sn-3.0Ag-0.5Cu)無鉛焊錫膏,其導熱系數為50 W/(m·K),遠高于傳統Sn-Pb焊錫膏(導熱系數38 W/(m·K)),且熔點為217℃,適配大多數大功率元件的焊接溫度要求。此外可在焊錫膏中添加少量納米導熱顆粒(如石墨烯、碳納米管),進一步提升焊錫層的導熱效率。
在結構設計方面,需優化PCB板的散熱布局和元件排列。一是在PCB板上為大功率元件設計專屬的散熱 pad(銅皮區域),散熱 pad 的面積應不小于元件底部焊接面的1.2倍,且散熱 pad 需與PCB板的接地層或電源層相連,形成大面積散熱網絡;二是采用開窗設計,在大功率元件對應的PCB板背面開窗,露出散熱 pad,便于后續安裝散熱片或導熱墊;三是合理排列元件,避免大功率元件集中布局,確保元件之間預留足夠的散熱間距(通常不小于5mm),防止熱量相互疊加。
在散熱輔助方面,可采用“被動散熱+主動散熱”的組合方案。被動散熱主要包括安裝散熱片、導熱墊、散熱外殼等,如在大功率元件表面粘貼導熱墊,再將散熱片通過螺絲固定在PCB板上,導熱墊的導熱系數應≥3 W/(m·K),確保熱量從元件快速傳導至散熱片;主動散熱則適用于高熱密度場景(如熱密度≥300 W/cm2),可采用小型風扇、熱管、水冷系統等,強制帶走元件產生的熱量,如在新能源汽車的IGBT功率模塊中,采用熱管+水冷的散熱方案,可將元件結溫控制在100℃以下,滿足長期工作需求。
2. 焊接可靠性提升:焊料選型、工藝參數優化與檢測技術
在焊料選型方面,除了選擇高導熱系數的焊錫膏,還需根據大功率元件的封裝材料、工作溫度,選擇適配的焊錫合金成分,如對于陶瓷封裝的大功率元件,其表面可焊性較差,應選用含銀量較高的焊錫膏(如SAC405,Sn-4.0Ag-0.5Cu),銀元素可提升焊錫的潤濕性,確保焊點與陶瓷表面充分結合;對于工作溫度較高(如150℃以上)的大功率元件,應選用高溫焊錫膏(如Sn-5Sb,熔點240℃),避免焊錫層在高溫下軟化、失效。

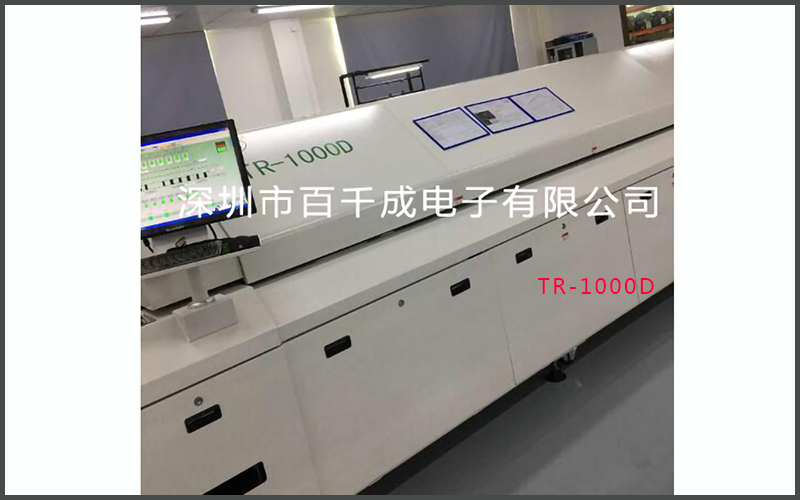

在工藝參數優化方面,核心是定制專屬的回流焊溫度曲線。大功率元件的回流焊溫度曲線需滿足,緩慢升溫-充分保溫-快速焊接-平穩冷卻的原則,具體參數需根據元件封裝類型、焊錫膏特性、PCB基板材質進行調整:
① 預熱區:溫度從室溫升至150-170℃,升溫速率控制在1-2℃/s,避免升溫過快導致元件封裝開裂或PCB板變形;
② 保溫區:溫度維持在150-170℃,保溫時間60-90s,目的是讓焊錫膏中的助焊劑充分揮發,同時使元件和PCB板的溫度均勻一致,減少溫度差帶來的熱應力;
③ 回流區:溫度快速升至焊錫膏的熔點以上(如SAC305焊錫膏的回流溫度為235-245℃),峰值溫度維持時間20-40s,確保焊錫層充分熔融、潤濕;
④ 冷卻區:溫度從峰值溫度降至室溫,冷卻速率控制在2-3℃/s,快速冷卻可形成晶粒更細小的焊點組織,提升焊點的機械強度和可靠性。
此外焊膏印刷參數的優化也關鍵,對于大焊盤的大功率元件,鋼網的開孔尺寸應比PCB焊盤尺寸略大(通常大5-10%),開孔厚度為0.15-0.2mm,確保焊膏印刷量充足;印刷速度控制在20-30mm/s,印刷壓力為0.1-0.2MPa,避免因印刷速度過快或壓力過大導致焊膏漏印、偏移。
在檢測技術升級方面,需構建“AOI檢測+X-Ray檢測+可靠性測試”的三級檢測體系。AOI檢測主要用于檢測元件貼裝偏移、焊膏印刷缺陷;X-Ray檢測則用于檢測焊點內部缺陷,尤其適用于無外露引腳的大功率元件;可靠性測試包括熱循環測試、振動測試、高溫老化測試,通過模擬大功率元件的實際工作環境,驗證焊點的長期可靠性,如熱循環測試可采用-40℃至125℃的溫度循環,循環次數1000次,測試后通過X-Ray檢測焊點是否存在裂紋,確保產品在長期使用中不會出現焊接失效。
3. 機械強度強化:底部填充、點膠固定與封裝優化
底部填充技術是提升焊點機械強度的核心方案。底部填充膠(Underfill)是一種用于SMT貼片加工的液態環氧樹脂,通過點膠設備將其注入大功率元件底部與PCB板之間的縫隙,然后經過固化處理,形成牢固的機械連接結構。底部填充膠的熱膨脹系數與焊錫層、PCB基板相近,可有效吸收熱脹冷縮帶來的應力,防止焊點開裂;同時底部填充膠還能提升元件與PCB板的連接強度,抵御振動、沖擊等機械應力。
點膠固定適用于重量較大的大功率元件。在元件貼裝、回流焊完成后,通過點膠設備在元件側面與PCB板之間涂抹導熱膠或結構膠,膠量控制在0.1-0.2ml/點,通常設置2-4個點膠位置,然后經過固化處理,形成額外的機械固定支撐。導熱膠不僅能提升機械強度,還能輔助散熱;結構膠則側重于機械固定,強度更高,如對于重量為80g的IGBT模塊,采用點膠固定后,其抗振動能力可提升60%,在10g加速度的振動測試中,焊點無開裂現象。
封裝優化方面,建議優先選擇具有增強機械結構的大功率元件封裝,如選擇帶有金屬底座的表面貼裝式功率元件,金屬底座不僅能提升散熱性能,還能通過螺絲固定在PCB板或散熱片上,進一步強化機械固定;對于定制化的大功率模塊,可在封裝設計中增加定位銷或卡扣結構,與PCB板的定位孔配合,提升貼裝精度和機械穩定性。
4. 工藝兼容性升級:設備配置與封裝標準化
① 貼裝設備:對于重量≥50g的大功率元件,選用重載貼片機,其負載能力可達100-200g,能夠滿足大型功率元件的自動貼裝需求;同時配備高精度力矩控制模塊,避免貼裝壓力過大導致元件封裝損壞或PCB板變形。
② 焊膏印刷設備:對于超大尺寸封裝的大功率元件,選用高精度絲網印刷機(如DEK Horizon 03iX),配備CCD視覺定位系統和自動鋼網清洗功能,確保焊膏印刷的均勻性和精度;定制特殊鋼網(如階梯鋼網、激光切割鋼網),根據元件焊盤的形狀和尺寸,精準設計鋼網開孔,解決焊膏印刷不均的問題。

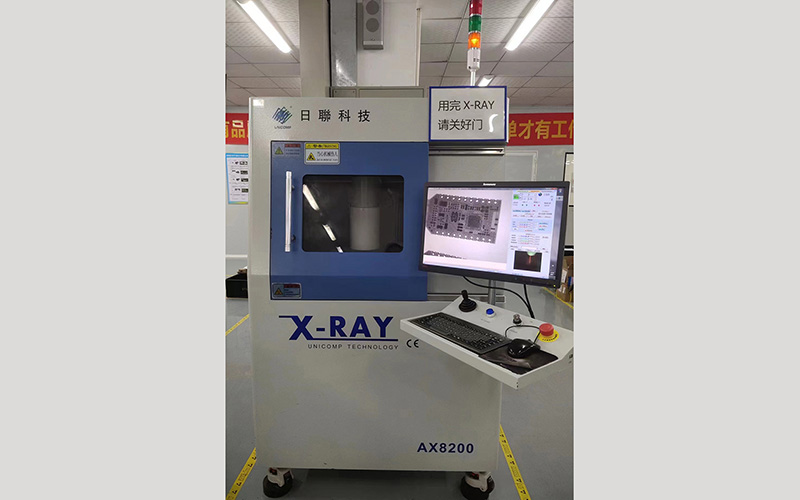

③ 檢測設備:配置高分辨率X-Ray檢測設備(如Nordson DAGE X3000),其檢測精度可達0.1μm,能夠清晰觀察焊點內部的空洞、裂紋等缺陷;對于顏色較深的大功率元件,升級AOI設備的視覺系統,采用紅外照明+高清CCD相機的組合,提升元件和焊點的識別準確率。
在封裝標準化方面,建議企業在產品設計階段,優先選用符合SMT工藝要求的標準化大功率元件封裝,避免采用定制化封裝。目前行業內已形成一系列成熟的,表面貼裝式大功率元件封裝標準,如:
① 功率MOSFET:DFN、TO-252、TO-263、TO-277封裝;
② IGBT模塊:EconoPACK?、MiniSKiiP?、PrimePACK?表面貼裝系列;
③ 大功率LED:COB、3535、5050、7070表面貼裝封裝;
④ 高壓電容:MLCC、鋁電解電容的表面貼裝系列。
選用這些標準化封裝的大功率元件,可直接適配現有SMT生產線的設備和工藝,無需額外調整,大幅提升生產效率和兼容性。若因產品需求必須采用定制化封裝的大功率元件,需提前與元件供應商、SMT設備供應商溝通,明確封裝尺寸、重量、可焊性等參數,共同優化封裝設計和工藝方案,確保與SMT貼片加工的兼容性。
四、SMT貼片加工ERP選型指南
1. 行業適配性評估
1.1 優先選擇具備電子制造業的ERP廠商,如深圳百千成。
1.2 驗證系統是否支持IPC標準的BOM管理和JIS供料模式。
2. 技術架構要求
2.1 云端部署:支持多工廠數據協同。
2.2 低代碼平臺:便于自定義貼片工藝校驗規則。
3. 生態集成能力
3.1 與MES系統無縫對接,實現工單到設備的指令直通。
3.2 開放API支持SPI、貼片機數據采集。

五、ERP實施關鍵步驟與避坑指南
1. 實施路徑規劃
第一階段:基礎數據治理(物料編碼標準化、工藝路線梳理)。
第二階段:核心模塊上線(計劃、物料、質量)。
第三階段:擴展應用(BI分析、移動端審批)。
2. 常見風險與對策
2.1 數據遷移失敗:建議先進行沙盤模擬測試。
2.2 員工抵觸:通過SMT模擬實訓系統降低學習成本。
3. 持續優化機制
3.1 每月召開ERP-KPI復盤會,聚焦計劃達成率、庫存周轉率等指標。
六、ERP與智能制造的深度融合
1. AI預測性維護:通過ERP分析設備歷史數據,提前預警貼片機故障。
2. 數字孿生應用:在ERP中構建虛擬產線,優化PCBA加工流程。
3. 綠色制造:ERP碳足跡模塊追蹤SMT車間的能耗與排放。

SMT貼片加工erp系統:智能制造時代的生產管理解決方案,SMT貼片加工環節因其物料繁雜、工藝精密,傳統管理常面臨排產混亂與物料追溯困難等痛點。SMT貼片加工ERP系統應運而生,它通過智能化排程與全流程物料追蹤,有效解決了生產計劃與執行脫節的問題,顯著提升了設備利用率和訂單交付準時率,是PCBA加工企業實現精益生產的核心工具。
