smt加工基本工藝構成包括哪些方面？

在SMT加工的基本流程中包括印刷、貼裝、焊接等多個方面，印刷階段我們需要將電路圖案轉移到基板表面；貼裝階段我們需要將各種元件精確地貼裝到基板上；焊接階段我們需要通過回流焊爐將元件與基板熔接在一起，接下來，我們將分別介紹smt加工基本工藝構成包括哪些方面的詳細情況：

1.錫膏印刷工藝

錫膏印刷是SMT加工過程中的第一道工序，主要目的是在PCB板的焊盤上涂布一層適量的錫膏，錫膏印刷工藝主要包括模板制作、錫膏攪拌、印刷機調整、印刷測試等步驟，其中模板制作最為關鍵，因為它會直接影響到錫膏印刷的質量，另外還需要對印刷機進行定期清潔和保養，以確保印刷質量的穩定。

2.元件貼裝工藝

元件貼裝是SMT加工過程中的第二道工序，主要目的是將各種電子元件準確地粘貼到PCB板上，元件貼裝工藝主要包括元件識別、元件校正、元件吸嘴選擇、貼裝機調整等步驟，其中元件識別和校正是保證貼裝精度的關鍵，因為它們會影響到元件與PCB板之間的接觸質量。

3.焊接工藝

焊接是SMT加工過程中的第三道工序，主要目的是將焊料熔化，并與PCB板和元器件之間建立電氣連接，焊接工藝主要包括預熱、焊接參數設置、焊接過程控制等步驟，其中預熱是為了去除焊接區域的水分和雜質，提高焊料的流動性；焊接參數設置是為了根據不同的材料和工藝要求調整焊接參數；焊接過程控制是為了確保焊接質量的穩定性和一致性，另外還需要對回流爐進行定期維護和校準，以確保設備的性能可靠。

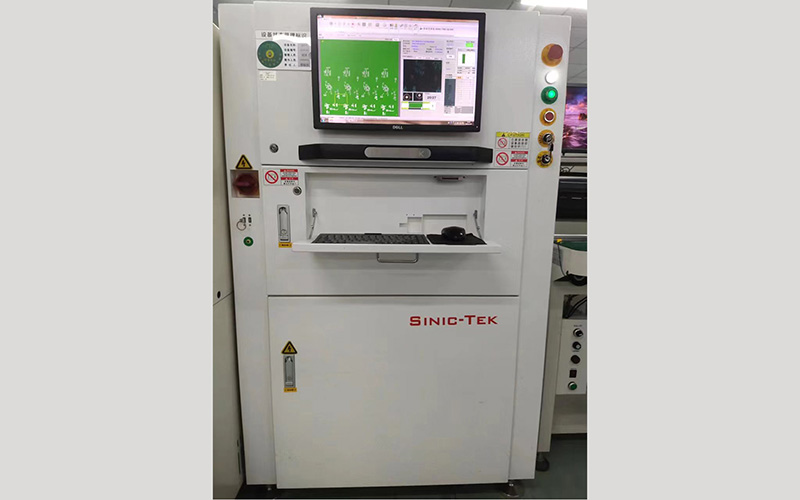

4.檢測與維修工藝

檢測與維修是SMT加工過程中的最后四道工序，主要目的是對組裝好的電子產品，進行功能測試和故障診斷，檢測與維修工藝主要包括功能測試、故障診斷、維修修復等步驟，其中功能測試是為了驗證電子產品是否符合設計要求；故障診斷是為了找出故障原因并采取相應的維修措施；維修修復是為了修復已損壞的元器件或設備部件，恢復其正常功能。

5.清洗工藝

清洗工藝是SMT加工過程中的最后一步，主要目的是對印刷電路板和元器件進行清洗，去除殘留的錫膏、油墨等污染物，清洗工藝主要包括有機溶劑清洗、水洗和烘干等步驟，其中有機溶劑清洗，是為了徹底清除印刷電路板上的錫膏和油墨；水洗是為了去除有機溶劑殘留物；烘干是為了加快干燥速度，避免二次污染，另外還需要對清洗設備進行定期維護和保養，以確保設備的性能穩定可靠。

6.質量控制與改進

質量控制與改進是SMT加工過程中的重要環節，主要目的是通過各種手段對加工過程進行監控和優化，提高產品質量和生產效率，質量控制與改進主要包括質量檢驗、故障分析、流程優化、設備改進等方面，其中質量檢驗是為了及時發現并糾正加工過程中的問題；故障分析是為了找出故障原因并采取相應的措施；流程優化是為了提高生產效率和降低成本；設備改進是為了提高設備的性能和可靠性，另外還需要建立完善的質量管理體系和持續改進機制，以確保產品質量的穩定性和可持續性。

7.環境管理與安全保障

環境管理與安全保障是SMT加工過程中必須重視的方面，主要目的是保護環境、保障員工健康和安全，環境管理與安全保障主要包括廢水處理、廢氣排放、噪聲控制、安全管理等方面，其中廢水處理是為了遵守環保法規并減少對環境的影響；廢氣排放是為了減少有害物質的排放；噪聲控制是為了降低噪聲對員工和周圍居民的影響；安全管理是為了預防事故的發生并保障員工的生命財產安全，另外還需要加強員工培訓和意識教育，提高員工的環保意識和安全意識。

也就是說SMT加工的基本工藝構成，主要是錫膏印刷、元件貼裝、焊接、檢測與維修和清洗工藝等五個方面，這些環節相互關聯、相互制約，共同構成了一套完整的SMT加工流程，只有掌握了這些基本工藝，才能保證SMT加工的質量和效率。

以上就是smt加工基本工藝構成包括哪些方面的詳細情況！
