pcbA加工線路間隙怎么測量？

傳統方法依賴游標卡尺或放大鏡進行手動測量，但受限于精度不足（誤差±0.1mm）和效率低下，難以滿足高密度線路需求。現代工業中機器視覺系統成為主流解決方案，通過高分辨率CCD相機與雙光源環形照明，結合灰度共生矩陣算法分析圖像紋理，可精準捕捉0.01mm級間隙變化，如灰度共生矩陣通過統計像素點灰度值組合的離散性，篩選出元件定位錨點，再通過OTSU分割算法對比標準PCBA板的錨點分布，實現間隙超限自動預警，那么pcbA加工線路間隙怎么測量呢？

一、PCBA線路間隙的重要性與測量標準

1）PCBA線路間隙測量需嚴格遵循IEC 60950和IPC-2221標準，結合爬電距離與電氣間隙雙重指標。實際操作中首先通過，二次元影像測量儀獲取線路邊緣坐標，計算樶小空氣間距（電氣間隙）和沿絕緣表面路徑（爬電距離），如220V交流電路要求電氣間隙≥2.5mm，爬電距離≥3.2mm。若檢測到間隙不足，可采用以下策略：

1.1. 工藝補償：在SMT貼片階段優化鋼網開口尺寸，防止錫膏塌陷導致短路；

1.2. 材料調整：使用高Tg板材減少熱變形，或在銀腳連接處增加絕緣套管；

1.3. 檢測升級：采用映射投影技術對比銀腳延伸長度，結合SPC統計分析優化工藝參數。

2）線路間隙的定義與作用

線路間隙指PCB板上相鄰導線或焊盤之間的樶小空間距離，分為電氣間隙和爬電距離。前者是空氣中的最短距離，后者是沿絕緣表面的最短路徑。兩者共同決定了電路的絕緣性能，尤其在高壓電路中，間隙不足可能導致漏電、短路甚至起火風險。

3）行業標準與規范

根據IEC 60950、GB 4943.1等標準，線路間隙需根據工作電壓、污染等級和絕緣材料綜合確定，如：

3.1如220V交流電路：電氣間隙需≥2.5mm，爬電距離≥3.2mm；

3.2高壓電源模塊：加強絕緣的爬電距離需≥6.4mm。 在SMT貼片加工中，元器3.3件的安裝高度、焊盤布局均需嚴格遵循這些標準，避免因工藝偏差導致間隙不足。

二、傳統線路間隙測量方法及局限性

1）游標卡尺與放大鏡檢測 傳統方法依賴人工使用游標卡尺或光學放大鏡測量可見間隙。此方法成本低，但存在明顯缺陷：

1.1精度不足：人工讀數誤差可達±0.1mm，難以滿足微米級高密度線路需求；

1.2效率低下：單板檢測耗時長達數小時，無法適應批量生產。

2）二次元影像測量儀 通過光學投影測量線路邊緣，精度可達±0.01mm。但其依賴人工對焦和標定，對復雜板面的多角度間隙檢測能力有限，且無法識別微小毛刺或焊錫橋接。

三、SMT工藝驅動下的智能檢測技術革新

1）基于機器視覺的自動化檢測系統 現代PCBA產線普遍采用AOI和3D SPI設備，結合雙光源環形照明與高分辨率CCD相機，實現以下功能：

1.1多角度光源補償：通過紅光定位組件（如搜索結果所述）增強陰影對比度，精準捕捉焊盤邊緣；

1.2動態標定算法：采用灰度共生矩陣分析圖像紋理，自動識別毛邊、裂紋等缺陷；

1.3實時數據反饋：將測量結果與Gerber文件比對，生成SPC統計報表，優化SMT貼片參數。

2）X射線檢測在隱蔽間隙評估中的應用 針對BGA封裝、多層板內部線路等不可見區域，X射線檢測可穿透PCB板，生成焊點內部結構圖像。其優勢在于：

2.1非接觸式檢測：避免傳統接觸測量對精密焊點的損傷；

2.2三維重建技術：通過分層掃描計算焊料體積，預判焊接后間隙變化。

四、關鍵工藝環節的間隙控制策略

1）SMT貼片階段的間隙預判

1.1鋼網設計優化：根據元器件引腳間距調整開口尺寸，防止錫膏塌陷導致短路；

1.2印刷壓力控制：保持刮刀壓力均勻，避免錫膏過量堆積（參考IPC-2221標準）。

2）回流焊工藝的形變補償：高溫下PCB板材的熱膨脹系數差異可能引起板面翹曲，導致實際間隙與設計值偏差。解決方案包括：

2.1使用高Tg板材：減少熱變形量；

2.2設置工藝補償參數：在AOI檢測中引入溫度補償算法，動態修正測量數據。

3）波峰焊與選擇性焊接的間隙管理：通孔元件焊接時，需通過治具定位和錫波高度調節控制引腳與焊盤的間隙，如某電源模塊廠商采用激光輔助對位技術，將連接器引腳與焊盤間隙控制在±0.05mm以內。

五、PCB A加工線路間隙測量的行業背景與挑戰

在SMT加工產業鏈中，PCB A加工是確保電路板電氣性能達標的關鍵步驟。線路間隙作為衡量PCB制造精度的重要指標，其測量精度直接影響后續元件貼裝的可靠性。根據IPC-6012D標準，線路間隙需滿足樶小0.1mm的設計要求，而實際生產中，由于蝕刻不均、光刻偏差、材料收縮等因素，間隙誤差可能達到±0.02mm以上。這種微小誤差在高速信號傳輸場景下可能引發信號失真、串?dāng)_甚至短路風險，因此精確測量成為質量控制的核心環節。

傳統測量方法如卡尺測量、光學顯微鏡觀察雖能完成基礎檢測，但在高密度互連（HDI）板、柔性電路板（FPC）等復雜結構中逐漸顯露出局限性，如卡尺無法觸及微小間隙，顯微鏡依賴人工判斷易產生視覺疲勞誤差。而隨著5G、AI芯片等高精度電子產品的普及，SMT加工對PCB線路間隙的測量精度要求已提升至亞微米級，傳統方法已難以滿足需求。

六、現代PCB A加工線路間隙測量技術全景解析

1. 光學測量技術：從手動到自動化的跨越

光學測量技術是當前主流的間隙測量方案，其核心原理是通過光學成像系統捕捉線路邊緣，結合圖像處理算法計算間隙尺寸。在SMT加工場景中，自動光學檢測（AOI）設備通過高分辨率相機與光源組合，可實現0.01mm級別的測量精度，如某知名AOI設備制造商推出的新型系統，通過多角度環形光照明與深度學習算法，可自動識別線路邊緣并計算樶小間隙，同時與CAD設計數據進行比對，實時反饋偏差值。這種技術的優勢在于非接觸式測量避免劃傷，且支持批量檢測，但需注意環境光干擾與鏡頭畸變對精度的影響。

2. 激光掃描測量：高精度與效率的平衡

激光掃描測量利用激光三角測距原理，通過掃描頭對線路表面進行點云數據采集，再通過軟件重構三維模型計算間隙。該方法在SMT加工中常用于高精度要求場景，如BGA封裝區域的線路間隙檢測。某型號激光掃描儀的測量精度可達±0.002mm，且支持在線檢測，可與SMT產線無縫對接，但激光測量的成本較高，且對表面平整度要求嚴格，需配合真空吸附平臺使用，否則可能因抖動產生誤差。

3. 共聚焦顯微鏡：實驗室級精度解決方案

對于研發級或超精密PCB，共聚焦顯微鏡憑借其納米級分辨率成為艏選工具。該技術通過激光共聚焦原理獲取線路截面圖像，可精確測量線路邊緣的輪廓與間隙。在SMT加工前道檢測中，共聚焦顯微鏡常用于驗證工藝參數，如蝕刻速率、顯影時間等對間隙的影響。但該設備價格昂貴，操作復雜，通常僅用于實驗室或關鍵批次抽檢，難以大規模應用于生產線。

4. 人工智能輔助測量：未來趨勢與挑戰

2025年AI技術的突破，基于深度學習的間隙測量算法開始嶄露頭角。通過訓練大量PCB圖像數據，AI模型可自動識別線路邊緣并計算間隙，甚至能預測潛在缺陷，如某企業開發的AI測量系統，結合了YOLOv5目標檢測與語義分割算法，在普通光學圖像上即可實現與AOI設備相當?shù)臏y量精度，同時大幅降低硬件成本。然而，AI模型的泛化能力仍需提升，需通過持續的數據積累與算法迭代適應不同PCB類型與工藝變化。

七、SMT加工全流程中的間隙測量協同優化

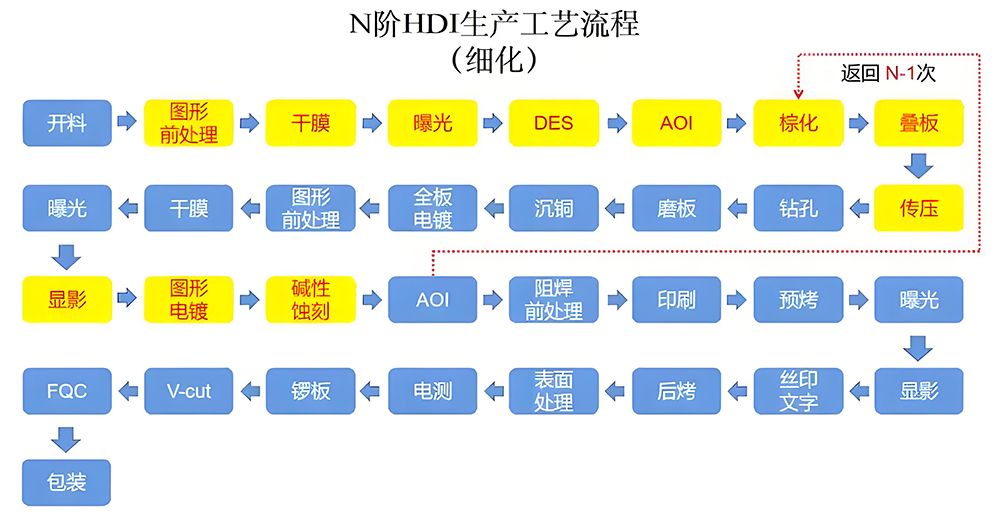

在SMT加工的整體流程中，PCB A加工線路間隙的測量并非孤立環節，而是與前道工序（如光刻、蝕刻）與后道工序（如貼片、焊接）緊密關聯，如在光刻階段，通過實時監測曝光能量與顯影時間，可動態調整工藝參數以控制線路間隙；在蝕刻階段，通過在線監測蝕刻速率與側蝕量，可及時修正偏差，確保最終間隙符合設計要求。

此外測量數據的閉環管理至關重要。通過將測量數據與MES系統（制造執行系統）集成，可實現從設計到生產的全流程追溯，如當檢測到某批次PCB間隙偏差超過閾值時，系統可自動觸發警報并暫停后續貼片工序，避免批量性不良產生。這種數據驅動的質控模式，正是EEAT原則中“可信賴性”與“可信度”的直接體現。

八、案例分析：某企業SMT產線的間隙測量優化實踐

1）以某消費電子制造商為例，其SMT產線在引入新型AOI設備后，PCB A加工線路間隙測量精度提升至0.01mm，貼片良率由98.2%提升至99.5%。具體措施包括：

1.1在光刻工序后增加在線AOI檢測，實時反饋間隙數據至工藝工程師；

1.2建立測量數據庫，通過機器學習模型預測潛在偏差并提前調整工藝參數；

1.3與SMT貼片機聯動，當檢測到間隙異常時自動調整貼裝壓力與位置補償值。

該案例表明，通過測量技術與SMT加工全流程的深度協同，可顯著提升生產效率與產品質量，同時降低返工成本。

2）某新能源汽車充電樁廠商在PCBA加工中面臨以下挑戰：

2.1需求：600V高壓電路的爬電距離需≥8mm；

2.2難點：PCB布局緊湊，相鄰功率器件間僅預留5mm空間。

2.3解決方案：

2.3.1設計階段：采用IPC-9592標準計算絕緣穿透距離，增加銅箔隔離帶；

2.3.2加工階段：使用雙光源檢測系統驗證間隙，配合X射線抽檢；

2.3.3工藝優化：在回流焊后增加紫外固化步驟，減少焊料收縮導致的間隙變化。

該方案使產品通過UL 60950認證，不良率從3.2%降至0.5%。

九、AI賦能的智能測量生態

1）深度學習缺陷識別：訓練CNN模型自動分類毛刺、橋接等缺陷類型；

2）數字孿生預測：通過虛擬仿真預判不同工藝參數下的間隙變化；

3）云平臺協同：跨廠區共享檢測數據，實現全供應鏈質量追溯。

PCBA線路間隙測量是電子制造質量控制的基石，其技術演進始終與SMT工藝革新緊密相連。從人工目檢到AI智能檢測，每一次突破都推動著行業向更高可靠性邁進。對于制造企業而言，唯有緊跟技術趨勢，構建“測量-分析-優化”的閉環體系，方能在激烈的市場競爭中立于不敗之地。如需進一步了解PCBA加工中的間隙控制方案，歡迎聯系專業SMT服務商獲取定制化技術支持。

在電子制造行業持續向高精度、高可靠性邁進的背景下，PCB A加工線路間隙的精確測量已成為SMT加工質量控制的基石。通過光學測量、激光掃描、AI輔助等技術的融合應用，結合SMT全流程的協同優化，企業可實現從“檢測-修正-追溯”的閉環管理，顯著提升生產效率與產品良率。

pcbA加工線路間隙怎么測量？以新能源汽車充電樁PCBA為例，其高壓電路（600V）需確保爬電距離≥8mm。某廠商采用多光譜AOI檢測系統，通過紅光定位組件增強陰影對比度，精準識別功率器件間的0.05mm級間隙。系統集成AI缺陷分類模型，可自動識別毛刺、橋接等異常，并將數據同步至MES系統追溯。測試數據顯示，該方案使不良率從3.2%降至0.5%，同時檢測效率提升40%。
