如何評估SMT加工設備的實際產能和良率？有哪些具體指標？

評估SMT設備實際產能需結合理論產能與實際產出的動態關系，理論產能基于設備標稱速度（如貼片機CPH）計算，但需扣除停機時間（換料、調機、故障等）和生產線平衡損耗，如某貼片機標稱120,000 CPH，若日均停機4小時，實際產能可能降至80,000 CPH。良率評估則依賴CPK（制程能力指數）和直通率（FTY）：CPK≥1.67表明工藝穩定（缺陷率＜0.27%），那么如何評估SMT加工設備的實際產能和良率？有哪些具體指標呢？

一、SMT加工產能評估的核心維度

SMT生產線的實際產能受設備性能、工藝適配性、管理水平等多重因素影響。根據行業實踐，以下指標可系統化衡量設備的綜合產出能力：

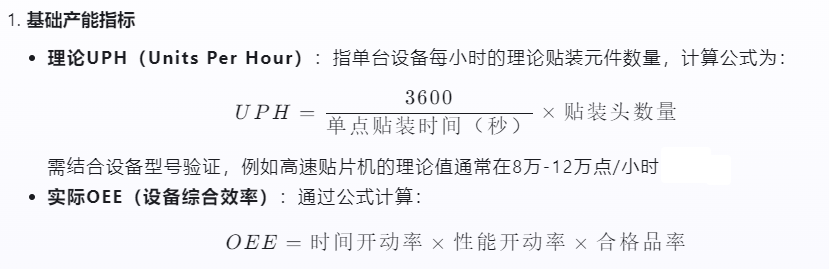

SMT設備的理論產能通常基于設備規格參數計算，如貼片機的貼裝速度（CPH）和回流焊爐的吞吐量。以某型號高速貼片機為例，其標稱產能為120,000 CPH（每小時貼裝12萬個元件），但實際生產中需考慮設備利用率、換線停機時間及工藝調整損耗，如某企業通過記錄發現，因換料和程序調試導致的停機占日均工時的18%，實際產能僅為理論值的72%。

計算公式：

實際產能 = 理論產能 × 設備利用率 × 時間利用率

其中設備利用率 =（理論工作時間 - 停機時間）/ 理論工作時間 × 100%

其中時間開動率反映設備可用時間占比，性能開動率體現實際運行速度與理論值的差距，合格品率則關聯良率表現。

2. 生產線平衡率與瓶頸工序識別

SMT產線的整體產能受限于最慢工序（即瓶頸工位），如某產線中錫膏印刷機的平均周期時間（CT）為18秒，而貼片機為15秒，回流焊爐為20秒，則瓶頸工位為回流焊爐。通過生產線平衡率公式可量化評估：

平衡率 = ∑（各工序CT） /（瓶頸CT × 工序數）

若平衡率低于85%，需通過工序重組或設備升級優化。

3. 動態產能彈性

3.1 換線效率：評估設備從一種產品切換至另一種產品的耗時，優秀工廠可通過MES系統實現快速換線，將停機時間壓縮至30分鐘內。

3.2 小批量響應能力：支持1片起訂的柔性產線需配備獨立快反通道，加急訂單可在24-48小時內完成交付。

4. 設備穩定性驗證

OEE將產能效率分解為時間利用率、性能利用率和良品率三部分。某企業通過OEE分析發現，其貼片機因程序錯誤，導致的性能損失占比達35%，通過優化貼片程序后，性能利用率從78%提升至92%。

4.1 連續運行測試：在滿載狀態下持續運行24小時，記錄故障間隔時間（MTBF），優質設備應不低于500小時。

4.2 關鍵部件壽命：如吸嘴磨損程度、伺服電機校準周期等，直接影響長期產能輸出。

二、SMT加工良率評估的關鍵指標與方法

良率是衡量SMT加工質量的核心指標，其評估需覆蓋全流程管控節點：

1. 制程級良率指標

1.1 錫膏印刷良率：通過SPI（焊膏檢測儀）監測厚度偏差≤±10μm，艏次印刷合格率需≥99.5%。

1.2 貼裝良率：依賴高精度貼片機的重復定位精度（±0.03mm以內），配合AOI實時糾偏，目標值為≥99.8%。

1.3 焊接良率：回流焊溫度曲線需匹配PCB材質與元器件特性，峰值溫度控制在無鉛焊料范圍內（235-260℃），空洞率≤25%，整體焊接良率≥99.5%。

2. 全檢與抽檢標準

2.1 IPC-A-610驗收規范：執行Class II/III級標準，外觀缺陷率需低于300PPM（百萬分之三百），功能測試覆蓋率≥95%。

2.2 抽樣方案優化：采用GB/T 2828.1-2012標準，根據批量大小調整檢驗水平（IL=II或III），嚴格把控批量風險。

3. 追溯與改進機制

3.1 MES系統閉環管理：每塊PCBA綁定唯壹工單號，實現物料批次、工藝參數、檢測結果的全程可追溯。

3.2 8D報告制度：針對不良品開展根本原因分析（RCA），制定臨時圍堵措施與永久改善方案，推動良率持續提升。

4. CPK與制程能力分析

CPK（制程能力指數）是衡量良率穩定性的核心指標。以錫膏印刷為例，若CPK≥1.67，表明印刷厚度波動控制在±3σ范圍內，缺陷率低于0.27%。某企業通過引入SPI（錫膏檢測儀）實時監控印刷厚度，將CPK從1.2提升至1.8，減少返工成本30%。

5. 直通率（FTY）與缺陷歸因

直通率指產品從貼片到終檢一次性合格的比例。某案例中，某產線直通率為95%，經分析發現30%的缺陷源于元器件極性錯誤，通過升級視覺識別系統后，缺陷率降至1.5%。需重點關注的缺陷類型包括：

5.1 焊點缺陷：虛焊、橋接、冷焊。

5.2 貼裝缺陷：偏移、漏貼、極性反。

5.3 材料缺陷：PCB焊盤氧化、元器件引腳變形。

6. 工藝參數與設備穩定性

回流焊爐的溫度曲線直接影響焊接質量。某企業通過熱仿真優化BGA封裝的升溫速率（從2°C/s調整至1.5°C/s），使空洞率從15%降至5%。關鍵參數包括：

6.1 峰值溫度與保溫時間。

6.2 氮氣保護濃度。

6.3 傳送帶速度。

三、影響SMT加工產能與良率的潛在因素

除上述直接指標外，以下隱性因素同樣值得關注：

1. 物料管理復雜度：BOM表準確性直接影響備料效率，錯誤率需控制在0.1%以下；替代料推薦機制可降低缺料風險，縮短交期延誤時長。

2. 人員技能匹配度：操作員需掌握編程調機、設備保養、異常處理等復合技能，定期培訓考核合格率應達100%。

3. 環境控制精度：車間溫濕度（23±3℃、40%-60% RH）、潔凈度（≤10萬級）對精密元件貼裝有顯著影響，需納入日常監控范圍。

四、產能與良率協同優化的四大策略

1. 設備選型與配置優化

1.1 高速機與泛用機組合：高速機處理0201（0.6mm×0.3mm）以下元件，泛用機應對異形件（如連接器）。

1.2 模塊化產線設計：支持快速切換產品型號，減少換線時間（某案例換線時間從4小時縮短至30分鐘）。

1.3 智能化升級：AI視覺定位系統，使貼裝精度達±0.015mm，較傳統設備提升40%

2. 工藝參數的數字化管控

2.1 SPC（統計過程控制）：實時監控關鍵參數（如貼裝壓力、錫膏厚度），超限時自動停機。

2.2 MES系統集成：記錄每片PCB的工藝參數，支持追溯與分析。

2.3 預測性維護：通過振動傳感器預判設備故障，減少非計劃停機。

3. 人員技能與標準化作業

3.1 多能工培養：操作員需掌握貼片機、回流焊、AOI設備的基礎維護技能。

3.2 防錯設計：掃碼核對BOM與物料，避免錯料風險。

3.3 標準化作業手冊：明確各工序操作規范（如印刷壓力范圍0.25-0.35MPa）。

4. 環境與物料管理

4.1 無塵車間建設：濕度控制在45%-60%，溫度23±3°C，減少靜電和氧化。

4.2 來料檢驗：使用X-ray檢測元器件內部缺陷（如BGA焊球空洞）。

4.3 錫膏管理：回溫時間≥4小時，存儲溫度0-10°C。

五、實戰案例：某智能硬件企業的評估實踐

某IoT企業曾因盲目追求低價合作商導致試產失敗，后引入科學評估體系：

1. 設備驗證階段：委托第三方機構進行為期一周的連續生產測試，發現某廠商貼片機實際UPH僅為標稱值的70%，且頻繁出現拋料問題；

2. 工藝適配性審查：通過DFM分析報告優化焊盤設計，將BGA焊接良率從92%提升至98%；

3. 質量體系審核：核查ISO 9001認證有效性及追溯系統完整性，最終選定具備IATF 16949資質的供應商，實現量產良率穩定在99.7%以上。

案例1：某汽車電子企業的產能提升

① 痛點：產線平衡率僅78%，直通率92%。

② 措施：

1. 重新分配CP6B與XP機的貼裝任務，瓶頸CT從21.5s降至19s。

2. 引入AOI+X-ray雙檢系統，缺陷檢出率提升至99.7%。

3. 實施TPM（全員生產維護），設備故障率下降60%。

③ 成果：產能從80K/月提升至120K/月，良率從92%至98%。

案例2：消費電子廠商的良率優化

① 痛點：BGA焊接空洞率高達20%。

② 措施：

1. 優化氮氣濃度至30%，降低氧化風險。

2. 采用階梯升溫曲線，峰值溫度延長至60秒。

3. 建立CPK監控體系，每日生成工藝穩定性報告。

③ 成果：空洞率降至5%，CPK值從1.1提升至1.9。

六、技術展望

SMT加工設備的實際產能與良率絕非單一參數對比，而是技術實力、管理體系、服務能力的全方位考量。企業應建立包含量化指標（如OEE、PPM值）、軟性能力（如應急響應速度）、長期價值（如協同研發潛力）的綜合評價模型，方能規避合作陷阱，真正實現降本增效。正如業內共識：“可靠的制造伙伴，既是產能保障者，更是品質守護者。”

1. AI驅動的智能工廠：通過機器學習預測產能波動，動態調整生產計劃，如某企業利用歷史數據訓練模型，使換線時間預測誤差小于5分鐘。

2. 綠色制造與能效管理：開發低能耗回流焊爐（較傳統設備節電40%），并回收錫膏余熱用于車間供暖。

3. 柔性生產系統：模塊化設備支持小批量多品種生產，某案例實現12小時快速切換，滿足客戶定制化需求。

評估SMT設備的實際產能與良率，需構建“數據驅動+工藝優化”的閉環體系。通過量化指標（如OEE、CPK）識別瓶頸，結合智能化工具（如AI視覺、MES系統）實現精準管控，SMT加工將向更高精度、更低成本、更可持續的方向演進。企業唯有持續優化設備效能、夯實工藝基礎，方能在激烈的市場競爭中立于不敗之地。

如何評估SMT加工設備的實際產能和良率？有哪些具體指標？數字孿生可模擬產線運行，預測設備綜合效率（OEE）并優化排產，如通過虛擬調試將換線時間縮短40%。AI視覺定位使貼裝精度達±0.015mm，較傳統設備提升40%，同時實時分析貼片數據生成CPK報告。良率方面X-ray檢測穿透分析BGA焊球空洞率，結合LSTM算法提前4小時預警焊接缺陷，減少返工損失。此外綠色制造指標（如能耗降低30%、錫膏回收率≥95%）成為評估可持續產能的新標準。
